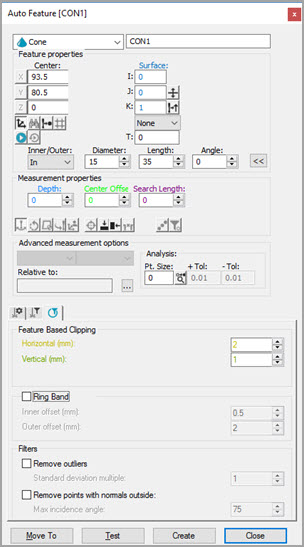

自动特征对话框-圆锥
要使用激光传感器测量圆锥：
访问自动特征对话框，并选择圆锥。
从内/外框中，选择内或外。
执行以下其中一项操作：
在 CAD 上单击，指定圆锥的位置和矢量，然后手动输入任何其余信息。
使用“图形显示”窗口的激光选项卡，将测量机移至圆锥体位置。从特征属性区域，单击从位置读取点按钮 (
)。然后手动输入内/外值、直径、长度等其余信息。
手动输入 X、Y、Z、I、J、K、内/外值、直径、长度、深度等理论信息。
在测头工具箱选项卡中输入必要的信息。循环浏览激光扫描、激光筛选与激光剪裁属性选项卡来输入信息。
若需要，可单击测试按钮来测试特征。
警告：执行此操作时，测量机将移动。为避免受伤，请远离测量机。为避免硬件损坏，请以较低速度运行测量机。
单击创建，接着关闭。
特征的位置和方向矢量定义圆锥的中心轴。
更多信息：
