可采用以下方式访问此量规对话框：
单击 QuickCloud 工具栏上的卡尺按钮（
）。从 QuickMeasure 工具栏中，单击量规 下拉箭头，然后单击卡尺按钮。
若要创建卡尺特征：
选择插入 | 量规菜单中的卡尺选项。量规对话框打开。
可采用以下方式访问此量规对话框：
单击 QuickCloud 工具栏上的卡尺按钮（）。
从 QuickMeasure 工具栏中，单击量规 下拉箭头，然后单击卡尺按钮。
“量规”对话框
选取 COP、COPOPER 或网格数据对象以进行使用。
在测量类型区域中，在拟合类型列表中选择一种类型。
在轴列表中选择一个轴，然后选择约束或偏移选项。
在卡尺属性区域中，选择圆形或矩形形状选项。
编辑当前值，或为以下选项选择适当的值：
圆形卡尺尖端选项
尺寸：起点和终点选项的默认值为 4 mm。您可以根据 CAD 曲面将卡尺的起点和终点设置为不同的大小。
使用不同大小的起点和终点创建的卡尺示例
对于非平面曲面，您应该将尺寸设置为更大的值，例如 8-10 mm，以便捕获高点。对于平面曲面，您可将其设置为较小的值，例如 2 mm。
搜索距离：默认值为 2 mm。该值定义了从所选点的任一侧的标称长度。搜索距离连同卡尺测尖形状建立了圆柱形区域。评估该区域内的所有数据以确定卡尺高点。
矩形卡尺端选项
宽度：起点和终点选项的默认值为 4 mm。该值设置卡尺尖端起点和终点的宽度。
高度：起点和终点的默认值为 4 mm。该值设置卡尺尖端起点和终点的高度。
对于非平面表面，您应该将宽度和高度设置为更大的值，例如 8-10 mm，以便捕获高点。对于平面曲面，您可将宽度和高度设置为较小的值，例如 2 mm。
高度轴：默认值取决于您在测量类型区域中选择的轴选项。从列表中选择该选项来定义控制矩形旋转的轴。
搜索距离：请参阅圆形卡尺尖端选项部分中的说明。
任何量规对话框属性的变更将成为下次打开对话框时的默认值。

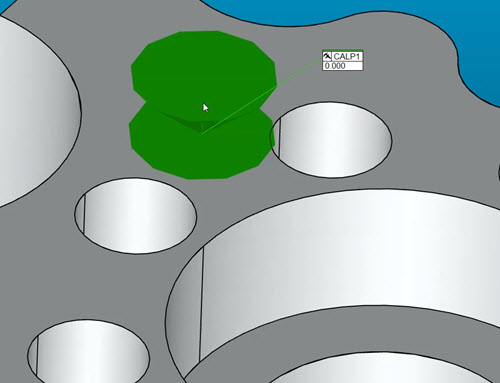

单击图形显示窗口，定义起始点。要删除第一个选定点，请按“删除”键。

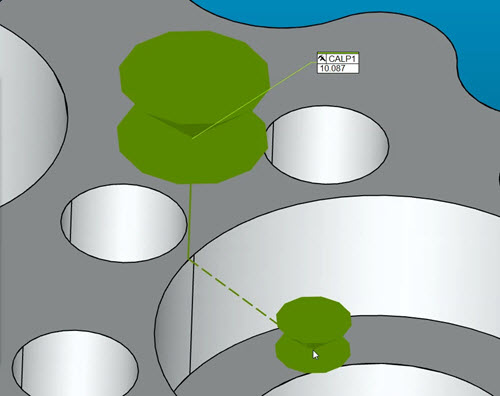

将光标移动到第二个位置，然后单击以定义终点。移动光标时，长度值在图形显示窗口中更新。如果所选对象（COP 或网格）包含数据，则显示的长度为测量值。如果所选对象为空且使用 CAD 模型，则显示的长度值为标称值。
您还可以在起点和终点 XYZ 框中输入 XYZ 值。
卡尺线厚度
您可以通过 CAD 和图形设置对话框（编辑 | 图形显示窗口 | OpenGL）的 OpenGL 选项卡设置卡尺线的厚度。有关详细信息，请参阅 PC-DMIS 核心文档的“设置您的首选项”一章的“改变 OpenGL 选项”。

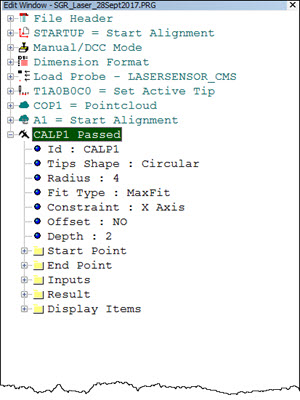

单击建立以定义卡尺，并将其添加到编辑窗口的命令。
