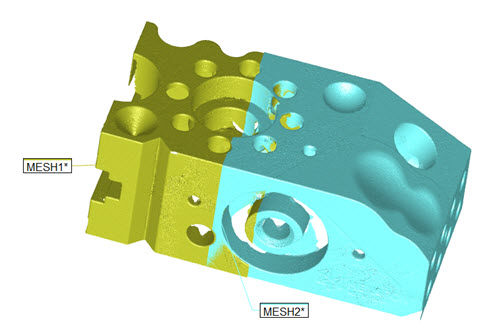

网格到网格对齐功能允许您最好地将一个网格对齐到另一个网格（其已被收集在具有一些重叠的两个不同参考框架中）。典型示例为两个网格命令中的两个扫描，这两个扫描表示无法以相同零件方向扫描的零件区域。
坐标系可分以下两步完成：
粗略坐标系，选择两个网格重叠区域中的点对
精建最佳拟合，尝试将第二个网格尽量带到接近参考网格的地方。
要创建网格至网格坐标系，需执行以下操作：
确保正在用于对齐的测量例程中有两个或两个以上网格命令。需要这些元素来对齐两个网格。
选择插入 | 网格 | 坐标系菜单项。您也可以在“编辑”窗口命令模式（ALIGNMENT/START 与 ALIGNMENT/END 命令之间）中键入 MESHMESHBF 命令，访问此对话框。将出现以下对话框：

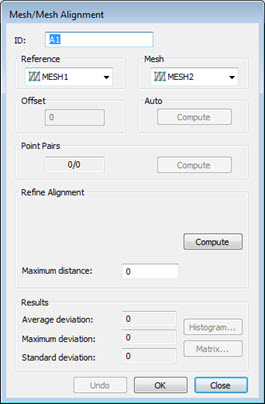

网格/网格坐标系对话框
有关该对话框的完整说明，参见“网格/CAD 坐标系对话框说明”主题。
两个网格的临时拆分屏幕视图会出现在“图形显示”窗口中。您可以使用此视图直观地看到坐标系。从参考下拉列表选择用作参考点的第一个网格。

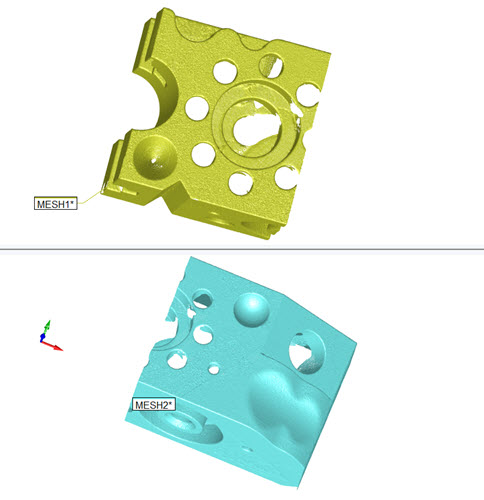

显示网格至网格坐标系的拆分屏幕视图
使用鼠标来操作和定向每个视图，以创建点对。
执行坐标系：
单击自动部分中的计算按钮。当您对零件的外部曲面进行全面扫描时，应仅使用此功能。这将自动执行网格对齐参考网格，并在对齐生成时对其进行细化。
如果自动计算没有计算好的对齐方式，请使用点对区域进行粗略对齐，其将网格带至离其他网格更近之处。如果需要，您可以进一步细化对齐。如果网格不完整或包含属于固定装置，表格或其他类似功能的扫描数据，则应使用此类对齐方式。

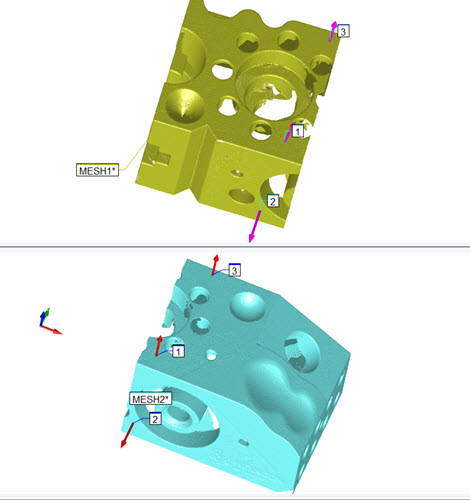

在重叠区域上的每个网格上单击所需数量的点（至少三对）。只能点击两个网格的重叠区域上的点。
在点云的重叠区域周围采集的点越多，网格产生的坐标系就越完善。单击计算，创建粗略坐标系。
然后，要缩小坐标系范围时就使用精建坐标系区域，以这种方式让两个网格更靠近彼此。为了获得理想的精细坐标系，应通过初始粗略坐标系让两个网格点尽可能靠近彼此。
使用最大距离框定义两个网格中点之间的最大距离。默认值为 0（零）。若使用默认值，PC-DMIS 将使用与网格尺寸有关的内部默认值。
点击计算，精建坐标系。
如果网格的一部分与其他网格拟合得不够好，可以点击撤销按钮，使用相同类型的坐标系和其他的参数对坐标系进行重新计算，或者可以尝试不同的坐标系。
如果对坐标系感到满意，请单击创建。PC-DMIS 会关闭临时拆分屏幕视图，将 MESHMESHBF 命令置于“编辑”窗口中。有关 MESHMESHBF 命令的详细信息，请参阅 PC-DMIS 激光测量 文档中的“MESHMESHBF 命令模式文本”主题。
