间隙面差分析包括这三个区域。请参考此主题底部的图表：
缝宽区域 - 在缝宽区域中，分析的点位于中心在缝宽点的框中，沿缝宽矢量定向。框的高度是缝宽长度值的60%。宽度是缝宽长度值的130%。
主面平差区域 - 在主平差区域，点分析区域开始于主面点，方向与主面界矢量相反。长度值是缝宽长度值的60%。
标准面平差区域 - 在标准平差区域，点分析区域开始于标准面点，方向与标准面界矢量相反。长度值是缝宽长度值的60%。
间隙面差分析使用这些测量条目进行。
缝宽点和矢量
主面点
主面曲面和边界矢量
标准面点
标准面曲面和边界矢量
PC-DMIS计算间隙面差测量点与这四个测量参考平面间的距离：
前两个平面是缝宽分析参考平面，根据两个测量最小距离点（计算缝宽距离）和测量缝宽矢量定义。
第三个平面是测量主面分析参考平面。根据测量主面点和测量主面点曲面矢量定义。
第四个平面是测量标准面分析参考平面。根据测量标准面点和测量标准面点曲面矢量定义。
为了减少分析时间，PC-DMIS仅使用与切割平面最近的点（小于0.5毫米或0.19685英尺）。

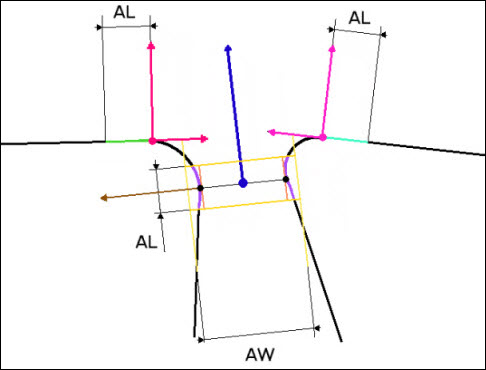

图形分析图表
按键：
AL - 分析长度。该长度等于间隙长度值的 60%。
AW - 分析宽度。该宽度等于间隙长度值的 130%。
- 最小距离点
- 间隙矢量
- 间隙点和视图矢量
- 量器侧点和矢量
- 主侧点和矢量
- 主侧平度分析区域。参考平面。
- 量器侧平度分析区域。参考平面。
- 间隙分析区域
- 间隙分析参考平面
