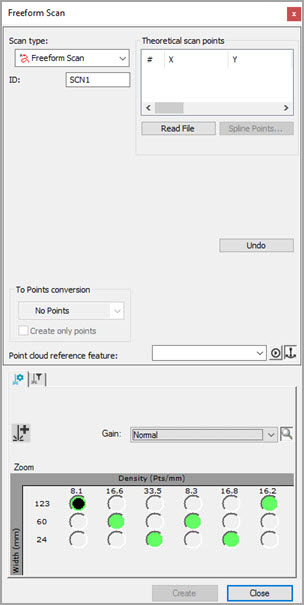

自由扫描对话框
自由格式扫描法定义不受特定规则集限定的扫描路径。您可以将此扫描路径定义为在任意方向移动，包括自我交叉。
创建自由扫描
将 PC-DMIS 置于 DCC 模式。
选择插入 | 扫描 | 自由形状菜单项。将打开扫描对话框，并且在扫描类型列表中已经选择了自由形状扫描。
您需要定义扫描路径。可以使用读文件选项或手动点方法做到。
如需要，您可删除各点。如需删除，从理论路径区域一次选择一个点并在键盘上按 Delete 键。
有五个或更多理论点时，使用样条点选项来更好定义路径。
根据需要对扫描进行其他修改。
在点云参考特征框中，键入将接收曲面数据的点云对象的ID。
在测点类型列表中，您可以选择曲面点，以便在需要将扫描数据转换为曲面点激光命令时使用。当单击创建按钮时，PC-DMIS 将这些命令插入“编辑”视窗。
警告：一旦标记了测量复选框，一按创建，必须远离测量机。软件启动测量例程，机器将移动。如果未远离机器，可能会导致伤害。
点击 创建 按钮。如果未选择仅创建点复选框，则 PC-DMIS 将扫描插入“编辑”窗口。若启用了 PC-DMIS 的 AutoWrist 方法，但没有任何校验过的测尖，则在添加需要校验的新测尖时 PC-DMIS 将显示消息通知您。在其他所有情况下，PC-DMIS 会询问您是否使用所需测尖角度最近校验的测尖，或以所需的角度添加未校验的测尖。
