当 CMM 处于脱机模式时，使用模拟点云功能可创建并查看扫描对话框（线性、自由形状等）中的点云。
使用激光测头定向、视场和扫描设置，软件将激光线投影到CAD模型上。这样您可轻松看到模拟的点云是否可接受并作出更改（如果个别扫描需要）。PC-DMIS 在 COP 中保留模拟的点。
调整设置选项对话框的动画选项卡上的设置（编辑|首选项|设置）以控制模拟激光扫描的速度。有关详细信息，请参见“使用点云模拟的动画参数”。
按照“入门”一章中的内容，定义活动的传感器测尖和扫描速度。如果需要，定义传感器时，您也可在测量激光测头对话框中预先定义激光宽度和扫描密度。要访问此对话框，打开测头实用工具对话框（插入 | 硬件定义 | 测头），然后单击测量。有关激光测头测量选项的详细信息，请参见“测量激光测头选项”。
在任意扫描对话框（线性、自由形状和其他属性）中定义扫描路径属性。您也可在同一对话框中定义激光宽度和密度设置。有关详细信息，参见“扫描缩放状态（适用于 CMS 传感器）”。
从任何扫描对话框中单击模拟按钮以在“图形显示”窗口中显示点云。在脱机模式下从编辑窗口执行扫描时，您还可以模拟点云。
创建扫描后，您可以执行整个脱机测量例程，并显示不同测头方向的所有扫描。这样可检查（例如）扫描的自动特征是否可依据扫描设置进行提取。
警告：如果 CMM 联机且已按下激光扫描对话框（自由形状、开线等）上的模拟按钮，软件将自动移动机器并联机扫描。确保在按下该按钮前您已远离机器，避免受伤。
使用模拟点云功能的示例

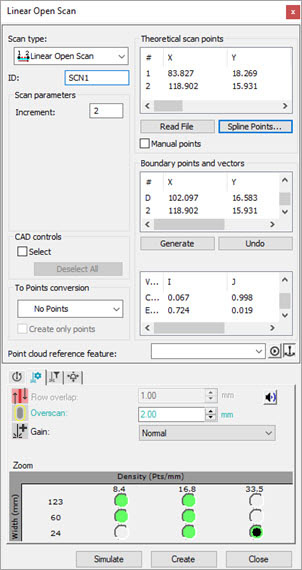

例如，要在开线扫描上使用模拟点云功能：
在扫描参数部分，设置递增值。
在对话框的底部，单击激光扫描属性选项卡，然后设置以下选项：
输入过扫描值。
从列表中选择增益选项。
选择条纹宽度并扫描密度设置。

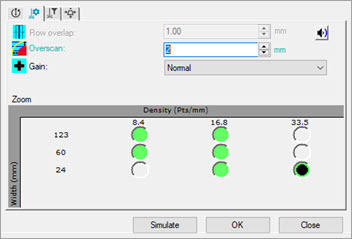

“激光扫描属性”选项卡
在“图形显示”窗口，单击 CAD 模型上的三个点，定义边界点和矢量。

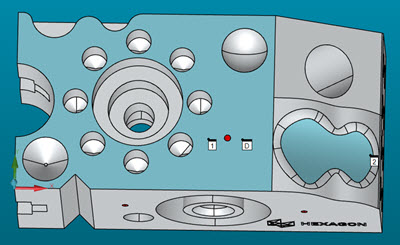

显示设置扫描的三个点的示例
在边界点和矢量区域，单击生成。

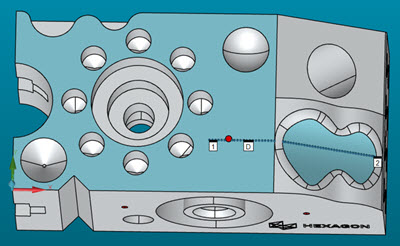

显示生成的开线扫描的示例
在理论扫描点区域，单击样条点。

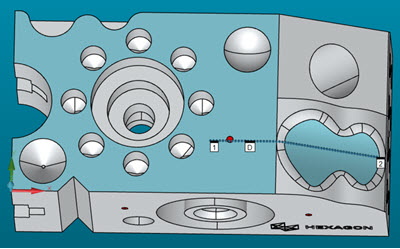

显示样条内插的开线扫描的示例
单击模拟按钮，根据当前测头方向（活动测尖）和激光扫描设置显示模拟的点云。

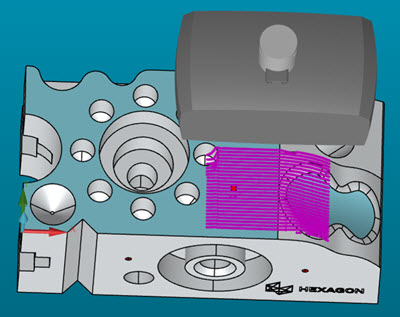

显示点云模拟进行中的示例

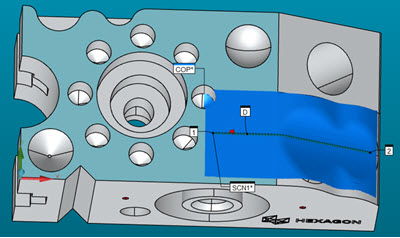

显示点云模拟已完成的示例
如果需要，可对扫描作出更改并进行模拟以检查结果。
当一切正确无误时，单击创建按钮，在测量例程中执行扫描。
