点云显示区域

点云显示部分可让您选择在扫描期间显示设置。点云可以显示为点或网格显示。如果选择网格选项进行扫描，则可以轻松查看需要更多数据覆盖的区域。

您可以单击折叠按钮以隐藏激光数据收集设置对话框的部分，或单击展开按钮以显示对话框的隐藏部分。

网格 - 此选项将激光点云数据显示为网格，仅适用于便携式系统。通过网格显示进行扫描时，必须使用线筛选器。

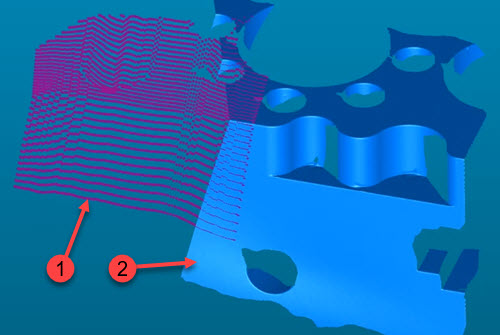

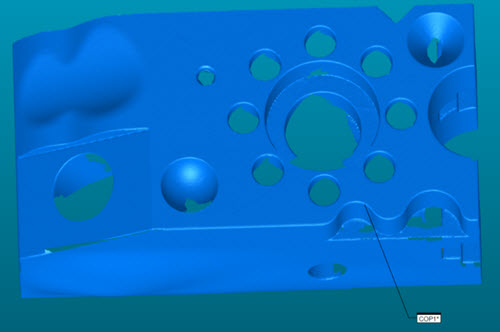

在扫描期间，PC-DMIS将活动扫描过程显示为点云。软件完成扫描过程后，会将扫描显示为网格。网格显示仅是临时的图形渲染。如果修改了点云（例如，如果执行“选择”、“清洁”或“筛选”命令），或者如果关闭并重新打开测量例程，则网格显示将丢失，并且PC-DMIS会将数据显示为点云。

使用网格显示选项进行扫描后，可以选择仅保留点云，也可以创建网格数据对象。如果选择创建网格数据对象，则该软件还将保留原始点云。

网格显示相对于激光传感器的方向。扫描时，如果一次扫描通过中激光传感器方向更改超过 25 度，则软件将所收集的数据进行网格划分并自动创建新的扫描。

最大三角形大小和网格大小值定义了扫描时所显示网格的设置。如果修改了点云（例如，如果执行“选择”、“清洁”或“筛选”命令），或者如果关闭并重新打开测量例程，则网格显示将丢失，并且PC-DMIS会将数据显示为点云。

最大三角形大小 - 软件使用此值识别点云数据中的孔或间隙。如果任意两点间的距离大于此值，软件将不会在该区域中创建任何三角形。如果零件上有孔特征，则一般将此值设为略小于最小孔的值。这样可以防止网格显示填充孔（请参见下图）。

最大三角形尺寸默认值是 5 毫米。若测量例程使用英寸，软件将此值转换为英寸。有效值的范围取决于零件的尺寸。

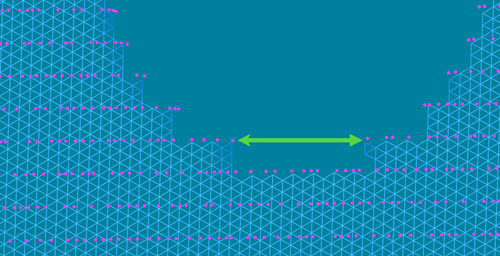

本示例显示两点之间的距离大于“最大三角形大小”值。PC-DMIS不会在此区域创建任何三角形。

蓝色三角形 = 网格显示。蓝色三角形的大小由“网格大小”值确定。

网格大小 - 此值定义网格显示网格中每个三角形的大小。该值还会影响显示分辨率以及网格显示的细化程度。当使用较小的值时，在扫描时生成网格显示会花费更多时间，但会获得更高的分辨率。请注意，此值至关重要；较小的值可能会对数据收集速度产生负面影响。

最终模式 - 使用便携式扫描小部件工具栏上的创建栅网网格按钮（或网格对话框上的栅网网格选项）创建网格时，软件会缩小和平滑网格显示，并消除重叠。最终模式选项定义要应用的平滑量。选项为：

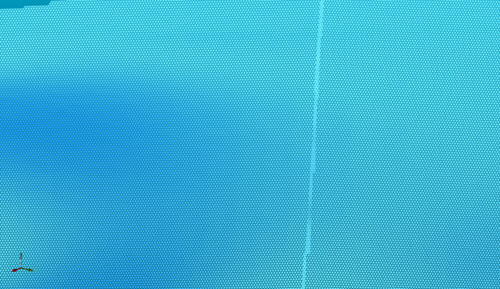

删除重叠复选框 - 选中此复选框时，PC-DMIS会平均多个扫描过程的重叠区域，然后在进行扫描时将它们实时融合在一起。这导致软件从网格显示中删除重叠的数据。请注意，点云（COP）对象包含所有原始扫描点。如果图形网格渲染太慢，则可能要禁用此功能。

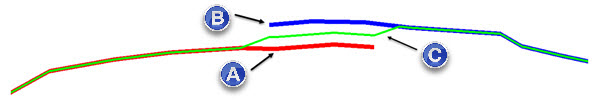

重叠扫描行程必须位于低于点密度的距离范围之内，以便进行拼接。

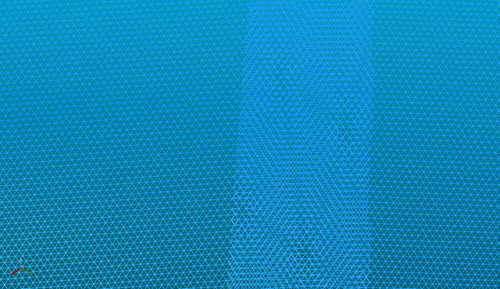

在使用网格选项进行的扫描过程中，如果清除针迹片区复选框，则软件会在彼此之上叠加多个扫描过程。

质量角度 - 当您从点云显示区域中选择网格选项并执行激光扫描时，PC-DMIS会以大于“图形显示”窗口中质量角度设置的角度显示扫描的三角形。软件以绿色显示以良好的传感器到曲面方向扫描的三角形。质量角度值之外的三角形为红色。

您可以使用更垂直于零件曲面的扫描线重新扫描区域，以获得质量更好的三角形。

如果选择删除重叠选项，并以更好的扫描仪到曲面方向重新扫描低质量区域，则PC-DMIS可能会用新的扫描数据替换红色三角形。

要启用低质量三角形的显示，请从便携式扫描小部件工具栏中选择低质量三角形开/关按钮。

使用此按钮可以打开和关闭红色和绿色三角形的显示。

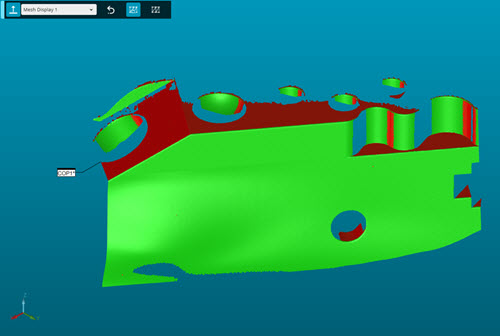

选择“低质量三角形”按钮时显示红色和绿色三角形的示例

有关便携式扫描小部件工具栏的详细信息，请参阅 PC-DMIS 便携式文档中的“便携式扫描小部件工具栏”主题。

如果执行任何点云操作，或者关闭并重新打开测量例程，则会丢失“低质量三角形”红色和绿色显示。

您也可以创建自己的自定义网格轮廓。有关详细信息，请参阅本文档中的“轮廓截面”。

网格显示是临时的图形渲染。有关点云图形表示的详细信息，请参阅本文档中的“点云图形表示”。

下一步创建网格对象是可选的。如果在第 2 步停止，则所有扫描的数据都是点云。

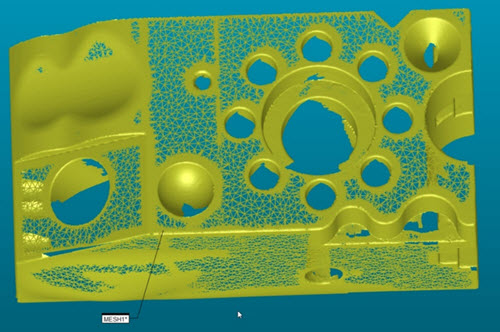

您的测量例程将同时包含原始扫描的点云 (COP) 和网格数据对象。
