激光数据收集设置对话框（操作 | 点云 | 数据收集）的轮廓部分允许您从预配置的扫描轮廓列表中进行选择。您也可以创建自己的扫描轮廓。通过网格显示选项进行扫描时，必须使用线筛选器。
您可以单击折叠按钮
以隐藏激光数据收集设置对话框的部分，或单击展开按钮
以显示对话框的隐藏部分。
PC-DMIS附带的预先配置的扫描轮廓是：
轮廓名称 |
描述 |
设置值 |
|
点云 (COP) 轮廓 |
公制 |
标准 |
|
COP - 无过滤器 |
这是新安装的默认CMM激光扫描轮廓。 选择此轮廓后，PC-DMIS取消选中此对话框上设置的所有过滤器，并将激光传感器中的所有点存储在COP中。 由于这是默认轮廓，因此无法对其进行编辑。 |
|
|
点云 - 标准分辨率 |
这是默认的便携式激光扫描轮廓。您可以使用此轮廓扫描细节大于等于1毫米的零件。 |
|
|

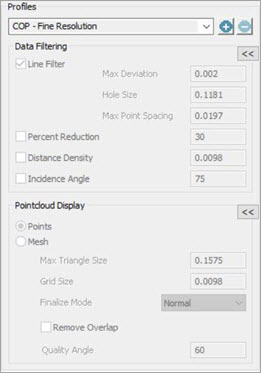

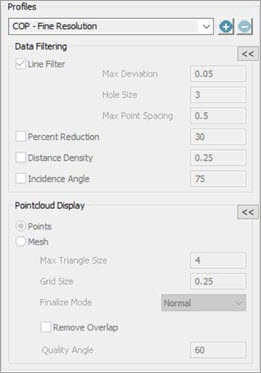

点云 - 精细分辨率 |
您可以使用此轮廓扫描细节小于等于1毫米的零件。 |
|
|

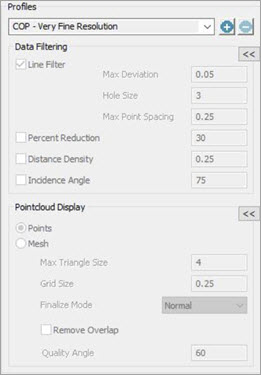

点云 - 高精细分辨率 |
您可以使用此轮廓扫描细节小于等于0.5毫米的零件。 |
|
|
网格显示轮廓 |
公制 |
标准 |
|
网格 - 常规 |
扫描速度和扫描点的绘制效果都很好，网格显示的分辨率为中等。 |
|
|

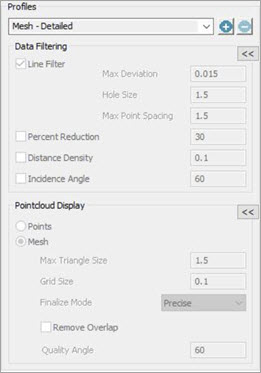

网格 - 详细 |
扫描速度和扫描点的绘制速度较慢，但网格显示会显示更多详细信息。 |
|
|
网格 - 平滑 |
扫描速度和扫描点的绘制速度较快，但网格显示的分辨率较低。 |
|
|
PC-DMIS将用户定义的扫描轮廓存储在“C:\Users\<user_name>\AppData\Local/Hexagon\PC-DMIS\<version>\ScanningProfiles”文件夹中，其中：
<user_name>是登录到运行PC-DMIS应用程序的计算机的用户名。
<version> 是已安装的PC-DMIS应用程序的版本。
您无法更改预配置轮廓的配置。如果您进行更改，则PC-DMIS会将轮廓重命名为 "Custom(n)"，其中 "(n)" 表示一个数字索引值，该值将针对PC-DMIS创建的每个新的自定义轮廓进行更新。例如，软件将您创建的第一个自定义轮廓命名为 "Custom1"，将您创建的第二个自定义轮廓命名为 "Custom2"，依此类推。您可以在轮廓名称框中单击并编辑任何自定义轮廓的名称。
如果您从较早版本的PC-DMIS打开测量例程，但“数据收集”设置与任何现有轮廓都不匹配，则软件会使用这些设置自动创建一个新的自定义轮廓。
PC-DMIS将最后使用的轮廓用于任何新的测量例程。
您可以单击添加按钮
以复制当前轮廓。然后，您可以对其进行重命名并对轮廓的配置进行任何更改。单击删除按钮
删除当前轮廓。
