创建周边扫描

创建周边扫描：

  1. 确保启用了激光测头。

  2. 将 PC-DMIS 置于 DCC 模式。

  3. 选择插入 | 扫描 | 周边菜单项。屏幕上将出现扫描对话框以及从扫描类型列表中选中的周边扫描。

  4. 选择用于创建边界的曲面。如果选择多个曲面，则应按照扫描将会穿过的先后顺序选择曲面。若要选择所需的表面：

  1. 验证选择复选框已选中。每个被选中的曲面将被加亮。

  2. 选择所需曲面后，清除选择复选框。

  3. 在开始扫描所处的边界附近单击曲面。这就是起点。

  4. 沿将执行扫描的方向再次单击相同的表面。这就是方向点。

  5. 单击结束扫描位置的点。该点是可选的。如果未提供终点，则扫描将会在其起点处终止。

  1. 在扫描参数区域中键入适当的值。这包含如下输入框：

  1. 选择计算边界按钮计算创建扫描的边界。边界上的红色点指示进行周边扫描时要采集的测点位置。

边界计算应该是比较快的过程。

如果发现边界不正确，单击删除按钮。这样将删除边界并允许创建另一个边界。

如果边界显得不正确，通常表示需要增大 CAD 公差。

当更改CAD公差后，单击计算边界按钮，以重新计算边界。

在计算周边扫描之前，应验证边界正确，因为计算扫描路径所需的时间比重新计算边界所需的时间长。

  1. 验证偏置值正确。

  2. 单击生成按钮。PC-DMIS 将计算执行扫描所用的理论值。此过程包括时间相当集中的算法。根据所选择曲面的复杂度以及正在计算的点数量，计算扫描路径可能需要一段时间。（五分钟的等待时间相当常见）。（五分钟的等待时间相当常见。）如果扫描显示不正确，单击撤消按钮删除建议的扫描路径。若需要，更改偏置公差值，并重新计算扫描。

  3. 若需要，可从理论路径区域一次选择一个点并按键盘上的 Delete 键将其删除。

  4. 在点云参考特征框中，键入将接收曲面数据的点云对象的ID。

  5. 在测点类型列表中，您可以选择曲面点或边界点，以便在需要将扫描数据转换为曲面点或边界点激光命令时使用。当单击创建按钮时，PC-DMIS 将这些命令插入“编辑”视窗。

警告：如果标记了测量复选框，一按创建，测量机就会移动。为避免受伤，请远离测量机。

  1. 如果未选择仅创建点复选框，单击创建按钮以在“编辑”窗口存储周围扫描。将会像其他任何扫描一样执行周边扫描。若启用了 PC-DMIS 的 AutoWrist 方法，但没有任何校验过的测尖，则在添加需要校验的新测尖时 PC-DMIS 将显示消息通知您。在其他所有情况下，PC-DMIS 将提示您是否使用所需测尖角度最近校验的测尖，或以所需的角度添加未校验的测尖。

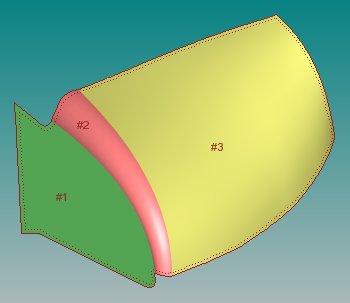

在此示例中，选择了三个曲面。各个曲面相互邻接，但每个曲面的外周边形成了组合边界（用红色实线来表示）。偏移距离是扫描从组合边界偏置的量（用红色虚线来表示）。

周边扫描示例
