使用激光视图

图形显示窗口的激光视图选项卡有助于可视化传感器“看到”的内容。只要您点击激光选项卡，就可以访问激光视图。

在激光测头校验、扫描和自动特征测量过程中，可以使用激光视图。此选项卡显示PC-DMIS使用的信息。在扫描过程中，PC-DMIS 忽略剪切区域矩形外的任何数据。更多信息，请参见“激光测头工具箱：激光剪辑区域属性选项卡”。

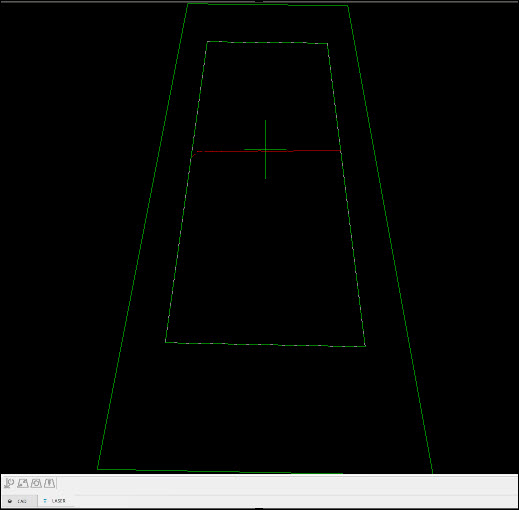

“图形显示”窗口 - 激光选项卡

要在激光选项卡中打开或关闭激光状态，请单击开始/停止按钮（）。在测头工具箱中进行更改时，需要关闭和打开激光状态，以便在激光选项卡中应用更改。

Perceptron传感器添加

自动曝光 - 此按钮自动确定用于测量的最佳曝光。点击此按钮之前，您需要将激光对准零件。有关更多信息，请参阅“曝光”。

Perceptron 和 CMS 传感器添加

如果使用的是CMS或Perceptron传感器，将出现这些按钮：

自动增益 - 当HP-L-5.8传感器位于零件的范围内时，选择该按钮以了解最佳增益设置并相应地更新测头工具箱。

自动剪辑 - 根据激光选项卡中的数据，此按钮自动设置剪辑。

重置剪辑 - 此按钮删除现有剪辑。这将重置所选扫描缩放模式的整个传感器视图。有关更多信息，请参阅“扫描缩放状态（适用于 CMS 传感器）”。

中心零件 - 此按钮将零件置于传感器的视野中。

另外，对于Perceptron 和 CMS传感器，可以使用鼠标拖动剪辑区域。这比起在测头工具箱键入值来调节剪辑区域，更容易操作。
