要创建标称点（N 点）最佳拟合坐标系：
创建或导入标称点数据。有关更多信息，请参见“导入标称数据”。
如果您使用 Leica 反射器偏移和支持的标称数据，请确保编辑窗口中的探测补偿命令设置为关闭。测头补偿指令需要高于测量程序中的点。
执行测量例程。要执行它，请按 Ctrl + Q，或选择文件 | 执行菜单项。
屏幕上打开执行对话框，引导您完成其余测量。您可跳过点（如需）。当 PC-DMIS 完成所有测量时，对话框将关闭。有关此对话框的信息，请参见 PC-DMIS 核心文档中“使用改进的文件选项”一章中的“使用执行对话框”主题。
插入最佳拟合坐标系。为此，请从快速启动界面中选择坐标系 | 自由对齐，或者选择插入 | 坐标系 | 新建菜单项。将打开坐标系工具对话框。
坐标系功能对话框提供最灵活的坐标系创建，但是需要经验。
单击最佳拟合。
选择用于最佳拟合坐标系的所有特征。

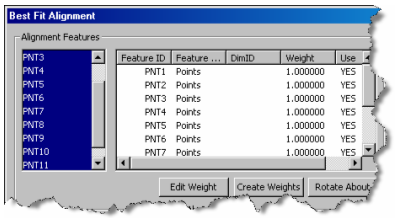

“最佳拟合建坐标系”对话框-选择特征
可将其理论值未知的选定输入特征的轴的标称值排除出去。为此，请选择应排除轴的栏下方的“否”。这对于仅知道其中一条或两条轴，而不知道全部三条轴的理论值的情况非常有用。
请确保选项设置无误。在本例中，PC-DMIS 创建了最小二乘法 3D 坐标系。默认情况下，为跟踪器选择三维方向选项。

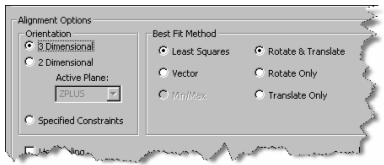

“最佳拟合坐标系”对话框 - 坐标系选项
单击确定以计算最佳拟合坐标系，并向测量例程插入命令。全部转换结果均以标准 PC-DMIS 报告显示。该报告采用一个增强型 BFAnalysis ActiveX 控件和一个新标签。该控件在计算中使用的坐标系以及所有轴的前后添加一个每个输入的结果。
由于坐标系命令在测量例程中位于测量特征之后，因此测量点仍显示在上一个坐标系中。若要获得新建的活动坐标系的点偏差，可在测量例程中向该坐标系命令后面插入位置尺寸。
