执行多段手动扫描

多段扫描方式可以象体轴手动扫描，有这些不同：

• 它可以通过许多个段。

• 不一定平行于X、Y、Z轴。

要创建多截面扫描：

1. 选择插入 | 扫描 | 多截面菜单项以打开多截面对话框。

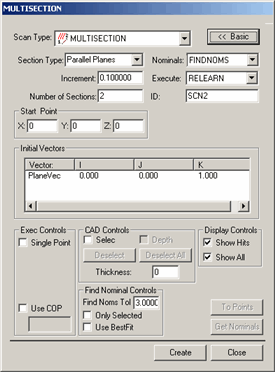

多段对话框

2. 若不想使用默认的名字，则指定ID框中的扫描名称。

3. 从段类型列表中选择你想扫描的截面类型。可用的类型包括：

1. • 平行平面

     -这些截面是穿过零件的平面。每次测头穿过平面，PC-DMIS 都记录一个点。平面是相对于起点和方向矢量的。如果选择该类型，在初始矢量区域定义初始平面矢量。

   • 放射平面

     -这些截面是从起始点散发出来的平面。每次测头穿过平面，PC-DMIS 都会采一个点。如果选择此类型，则在起始向量区域中定义两个向量：一个是起始平面的矢量 (PlaneVec)，另外一个是平面旋转围绕的矢量 (AxisVec)。

   • 同心圆

     -这些截面为同心圆，以起始点为中心点直径越来越大。每次测头穿过圆，PC-DMIS 都会采一个点。如果选择该类型，在定义圆所在平面的起始矢量区域定义一个矢量（轴矢量）。

4. 在段数框中，键入在扫描中需要的截面数量。

5. 如果选择了至少两个截面，在增量框中确定截面之间的增量。对于平行平面和圆，此数值为平面间的距离。对于径向平面，此数值为角度。PC-DMIS 会自动在零件上间开这些截面。

6. 定义扫描的起点。在起始点区域键入 X、Y和 Z 值，或者单击零件让 PC-DMIS 从 CAD 图上选择起始点。将从此临时点开始，根据增量值对这些截面进行计算。

7. 若使用的是 CAD 模型，请在查找标称值控制区域键入查找标称值公差。此操作可定义实际球心点离标称 CAD 位置的距离。

8. 根据需要修改其它选项。

9. 单击创建。PC-DMIS 将插入基本扫描。

10. 执行测量程序。当PC-DMIS执行扫描时，执行选项对话框将出现，PC-DMIS将等待数据从控制柜传出。

11. 手动拖动测头至待扫描的曲面上。当测头逼近每个截面时，会听到连续的音高越来越来高的响声，直至测头穿过截面。此可听声音有助于您确定测头离正在穿过的平面有多远。每次测头穿过定义的截面时，PC-DMIS 将会接受来自控制器的测点。
