PC-DMIS 影像测量支持使用环形工具校验测头偏移。环形工具用于影像和多感应器测量机。更多信息可以看“校验测头偏移”主题。

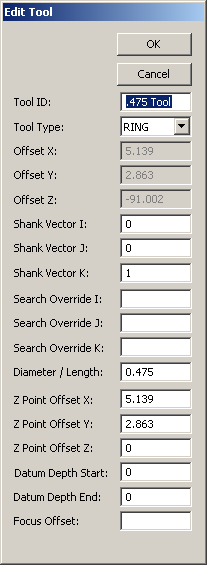

添加工具对话框 - 环形工具
指定如下环形工具值：
工具ID：提供环形工具的描述性名称。
工具类型：选中环形。
轴向量IJK：指明环形工具的矢量。
搜索覆盖IJK：当你选择测头功能对话框中的用户定义校验顺序复选框时，你可以指定一个矢量来使得PC-DMIS最有效地顺序校验所有的测尖。
直径：提供环规孔或口的直径。
Z点偏移X：指定到口的顶部中心的Z值测量点的X偏移。
Z点偏移Y：指定到口的顶部中心的Z值测量点的Y偏移。
Z点偏移Z：指定到口的顶部中心的Z值测量点的Z偏移。
基准深度开始：内柱体是基准时，指明到口的最小深度。
基准深度结束：内柱体是基准时，指明到口的最大深度。
对焦偏移：提供在Z上从表面的顶部到口圆焦点的高度。
