框选创建自动特征

通过框选影像选项卡内图像中的所需特征，可为上述支持的特征类型轻松参见多个自动特征：

操作如下：

  1. 从自动功能工具栏（视图 | 工具栏 | 自动功能）中单击所需特征（圆形或线条），以访问相应的自动特征对话框。您也可以选择插入 | 特征 | 自动 | 直线或圆形菜单项。

  2. 单击并拖动方框至零件图像中所需的特征周围。

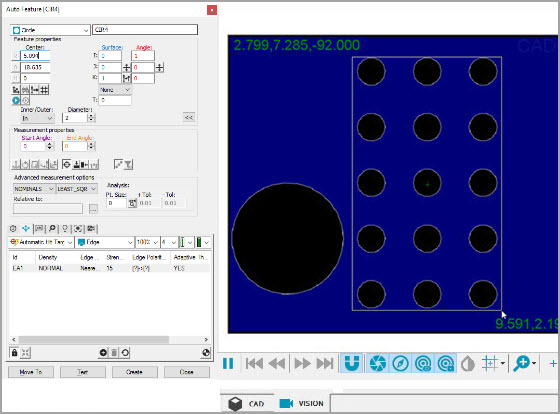

框选圆特征示例

  1. 松开按钮后，PC-DMIS 会自动为所绘方框内选择的自动特征类型检测并生成特征。
