测头工具框:测头定位选项卡

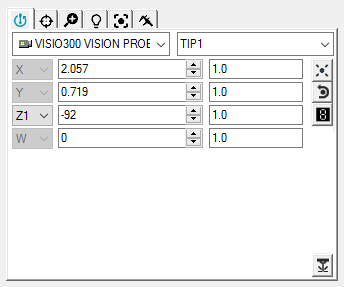

测头工具栏—定位测头选项卡

使用定位测头选项卡定位测头/相机,这样它就可以到达待测量特征之上,就像是一种形式的“虚拟操纵杆”。

定位您的影像测头:

  1. 增量编辑框中调整增量值,可以用于指定当前位置编辑框增加或减少的量。

  2. 点击箭头以修改当前位置编辑框中的值。这会导致您的 影像测头根据指定的值实时移动。作为另一种选择,您可以输入该值并回车,导致影像测头移动。

对于有多轴(例如两个转台)的机器,它也允许当前活动的转台被选中。

若在测头工具箱的测头测尖列表中看不到任何信息,则需先定义测头。如需定义测头的更多信息,参见 PC-DMIS 核心文档中的“定义测头”一章。

鉴于可对所有类型的测头(接触、激光或光学)使用此选项卡,因此本文档仅说明与 PC-DMIS 影像测量 相关的项目。如需工具箱与测头的一般信息,请参见 PC-DMIS Core 文档中的“使用测头工具箱”。

定位测头选项卡按钮

单击采集测点按钮将测量视野中心的边缘点。边缘点必须位于要测量的视野中心 60 像素范围内。

单击删除一个测点按钮,删除使用鼠标左键采集的锚点。此按钮将保持禁用状态,直至您输入锚点测点。

单击测头读数按钮以显示测头读数窗口。可调整该窗口大小或重新放置该窗口。请参见“使用测头读数窗口和光学测头”主题。

激光 On/Off 按钮只在拥有激光测头或激光指针配合的系统上可用(例如 TESA VISIO 300 和 500)。该 按钮切换激光的开和关。
