CWS 可以在不同的互斥模式下运行：
距离模式（默认）
厚度模式
打开厚度扫描对话框或执行命令时，可以启用“厚度”模式。关闭对话框或完成命令执行时，软件将禁用“厚度”模式。
在“厚度”模式下，软件会报告两对来自传感器的控制器单元的值：
距离 1 和强度 1
距离 2 和强度 2

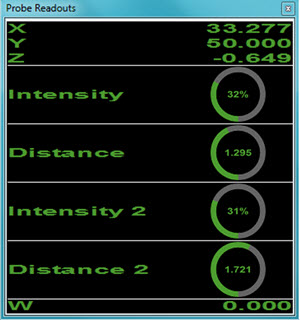

当厚度扫描对话框打开或执行期间，PC-DMIS 在“测头读数”窗口中显示这些值。
要创建厚度扫描：
确保您处于 DCC 模式，并且 CWS 是活动传感器。
导入 CAD 模型以定义传感器轨迹。
打开厚度扫描对话框（插入 | 扫描 | 厚度）。

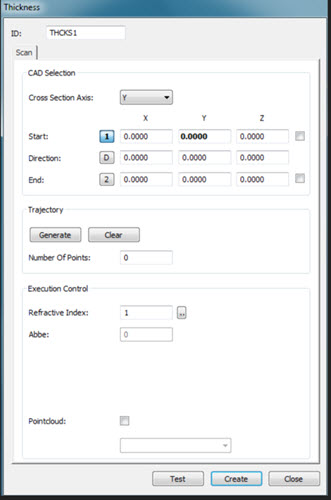

厚度扫描对话框
从横截面轴列表中选择轴。选项是 X、Y 或 Z。
进入开始、方向和结束选项，或单击“图形显示”窗口中的 CAD 模型以自动填入这些值。
开始和结束复选框允许“开始”和“结束”点鼠标点击以捕捉到 CAD 边缘。PC-DMIS 从选定的横截面轴，通过首次鼠标点击生成折线。然后，您可以从开始字段编辑横截面轴。软件会自动从新的用户定义坐标更新生成的折线。
在轨迹区域中，单击生成按钮。软件生成传感器的扫描轨迹，显示生成的点数并更新 CAD 视图中的显示。

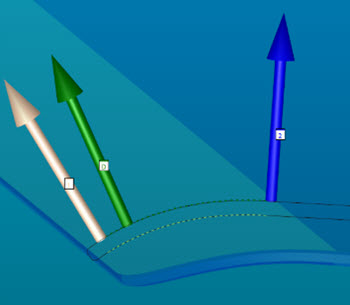

生成的厚度扫描示例
单击清除按钮可删除扫描轨迹以及开始、方向和结束字段中的值。

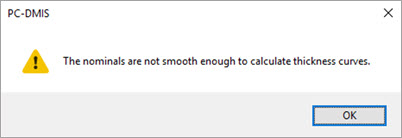

主曲线标称数据必须相对于厚度平滑。如果它不是平滑曲线并且您单击生成按钮，则软件会显示错误消息并且不会生成点。
如有必要，编辑折射率值。单击编辑按钮以打开选择材料对话框。然后，您可以查看或更新当前值。

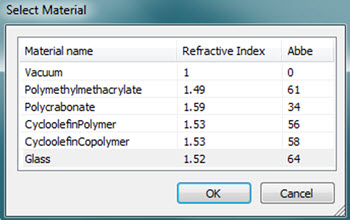

选择“厚度”扫描的“材料”对话框
如果要将扫描的点包含在现有的点云 (COP) 命令中，请选择点云复选框。选中此复选框后，输入 COP 命令的 ID 或从列表中选择它。若 COP 命令不存在，PC-DMIS 会提示您是否生成新的命令。有关点云运算符的详细信息，请参阅 PC-DMIS 激光测量文档中的“点云运算符”。
