Herramientas de sonda: ficha Propiedades de ruta de contacto
La ficha Propiedades de ruta de contacto se muestra cuando tiene el cuadro de diálogo Elemento automático abierto (Insertar | Elemento | Automático) y hay una sonda de contacto activada. Esta ficha contiene varias opciones que puede utilizar para cambiar distintas propiedades de contacto para los elementos automáticos que utilizan sondas de contacto.
Una forma útil de ver la manera en que estas propiedades afectan a la medición es mostrar las rutas y los contactos con el icono Mostrar objetivos de contacto (
).
En función del tipo de elemento que seleccione en el cuadro de diálogo Elemento automático, esta ficha contendrá uno o varios de estos elementos:
Esta función es compatible con los elementos automáticos Línea, Círculo, Elipse y Ranura redonda. Define el número de contactos que PC-DMIS utiliza para medir el elemento. El número de contactos que especifique se sitúan a distancias iguales entre los ángulos inicial y final.
Elemento de círculo o elipse: Si los ángulos inicial y final son iguales, o difieren por un múltiplo de 360°, solo se toma un contacto en los puntos inicial y final comunes.

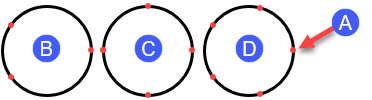

Ubicación de los contactos
(A) - Ángulo inicial
(B): 3 contactos
(C): 4 contactos
(D): 5 contactos
Elemento de ranura redonda: Si introduce un número impar de contactos, PC-DMIS añade automáticamente uno a este valor. Esto permite tomar un número par de contactos durante la medición de la ranura. El software toma la mitad de los contactos en el semicírculo, en cada extremo de la ranura. Debe introducir un mínimo de seis contactos.
Elemento de línea: Puede introducir un número cualquiera de contactos. En función del tipo de línea y del valor que introduzca, PC-DMIS realizará lo siguiente:
Si está creando una línea delimitada, PC-DMIS utiliza la longitud calculada de la línea y distribuye el número de contactos con espacios de igual tamaño en la línea para que el primer y el último contacto correspondan a los puntos inicial y final.
Si se trata de una línea no delimitada, PC-DMIS utiliza el valor de longitud introducido y distribuye el número de contactos con espacios de igual tamaño en el vector de dirección de la línea.
Si no escribe un valor de longitud (o el valor es cero), PC-DMIS utiliza el diámetro de la punta de la sonda actual como distancia entre los puntos.
Esta función es compatible con los elementos automáticos Punto de borde, Línea, Círculo, Elipse, Ranura redonda, Ranura cuadrada, Muesca y Polígono. Define la posición donde PC-DMIS toma contactos en el propio elemento y sus contactos de muestra cercanos.
Elemento automático |
Descripción |
Punto de borde, Muesca |
Si introduce uno, dos o tres contactos de muestra, PC-DMIS aplica el valor de la profundidad a partir del valor de la superficie medida.
Profundidad para un punto de borde A: Contacto destino |
Círculo, Elipse, Ranura redonda, Ranura cuadrada, Polígono |
Para estos elementos, PC-DMIS suele aplicar el valor de profundidad como distancia de offset positiva en el vector de línea central IJK. El vector comienza en el punto central de cada elemento. Aunque el software permite utilizar valores de profundidad negativos, no es recomendable hacerlo para las mediciones basadas en contactos de estos elementos. Por ejemplo, considere estos dos casos:
Un valor negativo en el primer caso haría que la sonda se moviese hacia el material de superficie que rodea el elemento, y probablemente provocaría una colisión. Un valor negativo en el segundo caso sería adecuado para que la sonda contactara correctamente con el elemento, mientras que un valor positivo movería la sonda por encima del elemento, donde no hay material con el que la sonda pueda contactar. Consideraciones importantes: Vector de línea central (IJK): El vector del elemento debe apuntar en la dirección opuesta al plano en el que se encuentra el elemento (que es bidimensional). Si hay contactos de muestra (para los elementos bidimensionales o tridimensionales), ese vector debe reflejar el vector de aproximación para esos contactos de muestra. Altura o Longitud: Si el elemento tiene una altura o una longitud con un valor negativo, PC-DMIS voltea la orientación del vector. La orientación del vector en la que se aplica la profundidad positiva (IJK') cambia en función de estas condiciones: Elementos externos: IJK' = IJK en caso de que el elemento tenga una altura o longitud superior o igual a cero. IJK' = IJK en caso de que el elemento tenga una altura o longitud inferior a cero. Elementos internos: El IJK' en el caso de los puntos de elementos internos apunta en una dirección opuesta a la de los elementos externos. |
Línea |
El software aplica la distancia como un valor positivo a lo largo del vector perpendicular al vector de línea y al vector de borde. La profundidad de la línea depende de la dirección de los contactos respecto al sistema de coordenadas actual. Por ejemplo, si tiene una orientación típica (X/Derecha, Y/Atrás y Z/Arriba) y toma el primer y el segundo contacto de izquierda a derecha en el modelo, deberá utilizar un valor de profundidad positivo. Sin embargo, si toma el primer y el segundo contacto de derecha a izquierda en el modelo, deberá utilizar un valor de profundidad negativo. |
Esta función es compatible con los elementos automáticos Cilindro y Cono.
En el caso de los elementos con varios niveles, define la profundidad inicial del primer nivel de contactos.
Es un offset respecto a la parte superior del elemento.
Todos los demás niveles están situados a distancias iguales entre los valores de Profundidad inicial y Profundidad final.
Debe disponer de una conexión a Internet activa para ver este vídeo.
Esta función es compatible con los elementos automáticos Cilindro y Cono.
En el caso de los elementos con varios niveles, define la profundidad final del último nivel de contactos.
Es un offset respecto a la parte inferior del elemento.
Todos los demás niveles están situados a distancias iguales entre los valores de Profundidad inicial y Profundidad final.
Esta función es compatible con los elementos automáticos Cilindro y Cono.
Define la ubicación de la última fila junto con la longitud de un elemento.
Si no define la longitud del elemento, el valor de Offset final hace referencia a la última fila.
Esta función es compatible con el elemento automático Esfera.
Igual que lo descrito en Contactos, con la diferencia de que define el número total de contactos que el software utiliza para medir el elemento entre todas las filas disponibles.
Necesita como mínimo cuatro contactos para medir una esfera.
Esta función es compatible con los elementos automáticos Cilindro y Cono.
Define el número de contactos por nivel que el software utiliza para medir el elemento.
Un valor de cuatro significaría cuatro contactos por nivel.
Se requiere un mínimo de seis contactos y dos niveles para medir un cilindro o un cono (tres contactos en cada uno de los niveles).
Esta función es compatible con el elemento automático Plano.
Define el número de contactos que se toma por fila o por anillo en un elemento de tipo plano.
El software utiliza filas según patrones cuadrados.
El software utiliza anillos según patrones radiales.
Para obtener más información sobre, consulte el tema "Lista Patrón" en el capítulo "Crear elementos automáticos" de la documentación principal de PC-DMIS.
Debe utilizar tres contactos como mínimo para medir un plano.
Esta función es compatible con el elemento automático Polígono. Define el número de contactos que se toma por cara en un elemento de tipo polígono.
Esta función es compatible con los elementos automáticos Cilindro, Cono y Esfera. Define el número de niveles que el software utiliza para medir el elemento. Puede utilizar cualquier entero mayor que uno. El software coloca el primer nivel de contactos en la Profundidad inicial y el último nivel de contactos en la Profundidad final.
Para un cilindro o un cono, el software sitúa los niveles a distancias iguales entre el valor de Profundidad inicial y de Profundidad final del elemento.
Para una esfera, el software sitúa los niveles a distancias iguales entre los valores de Ángulo inicial 2 y Ángulo final 2 del cuadro de diálogo Elemento automático.
Para un plano, el número de niveles y el número de contactos determinan cuántos contactos en total utiliza el software para generar el plano automático.
Esta función es compatible con los elementos automáticos Círculo y Cilindro. Para los orificios roscados y los resaltes, el valor de Pitch (también conocido como "líneas de roscado por pulgada") define la distancia entre las líneas de roscado en el eje del elemento. Esto permite efectuar mediciones más precisas de los orificios roscados y resaltes. Si el valor es distinto de cero, PC-DMIS escalonará los contactos a lo largo del eje teórico del elemento, espaciándolos alrededor del elemento utilizando los valores de Ángulo inicial y Ángulo final del cuadro de diálogo Elemento automático.
Para obtener información detallada sobre los valores de paso de los diversos tamaños de roscado, consulte una fuente adecuada (por ejemplo, el estándar ASME).
Elemento de círculo: Para poder seguir un patrón de rosca estándar (hacia la derecha), debe invertir los ángulos de inicio y fin (por ejemplo, 720 - 0); para hacer que el proceso de medición cambie de un pitch grande a uno pequeño (aumentar/disminuir), debe invertir el valor del pitch.
Ejemplo: Si se mide un círculo con cuatro contactos equidistantes a su alrededor.
El primer contacto es en el ángulo inicial, a la profundidad de entrada.
El segundo contacto se hace a una rotación de 90 grados en relación con el primero, y a una profundidad de (profundidad – ((núm contacto-1)/totcont * pitch)).
El tercer contacto se hará a una rotación de 180 grados en relación con el primero, y a una profundidad de (profundidad – ((númcontacto-1)/totcont * pitch)).
Los contactos restantes seguirán el mismo patrón.
Elemento de cilindro: Ejemplo: Supongamos que mide un cilindro con dos niveles de cuatro contactos equidistantes a su alrededor:
El primer contacto de cada nivel es en el ángulo inicial, a la profundidad de entrada.
El segundo contacto se hace a una rotación de 90 grados en relación con el primero, y a una profundidad de (profundidad – (núm contacto-1)/núm. contactos por nivel * pitch).
El tercer contacto se hará a una rotación de 180 grados en relación con el primero, y a una profundidad de (profundidad – ((núm contacto-1)núm. contactos por nivel* pitch)).
Los contactos restantes seguirán el mismo patrón.
Esta función es compatible con los elementos automáticos Plano y Esfera. Define el número de filas que el software utiliza para medir el elemento.
