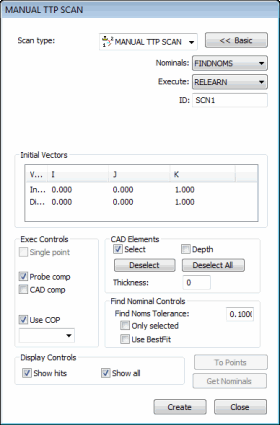

Cuadro de diálogo Escaneado manual
El método de escaneado manual permite definir una medición de puntos realizando el escaneado de la superficie de una pieza de forma manual. Este tipo de escaneado resulta particularmente útil cuando se desea obtener contactos de medición controlados por una CMM.
Existen dos tipos de escaneados manuales.
Escaneados manuales donde se utiliza una sonda con disparador de toque (SAC)
Escaneados manuales donde se utiliza una sonda rígida
Para comenzar a crear escaneados manuales, desde la barra de herramientas Modos de sonda, ponga PC-DMIS en modo manual (
) y, a continuación, seleccione uno de los tipos de escaneado manual existentes en el submenú Escaneado). Son estos:
SAC manual (solo está disponible si se utiliza una sonda SAC)
Distancia fija
Tiempo fijo
Tiempo/distancia fijos
Eje del cuerpo
Varias secciones
Forma libre manual
Se abre el cuadro de diálogo de escaneado correspondiente. Para obtener información general acerca de las opciones de estos cuadros de diálogo, consulte el capítulo "Funciones comunes del cuadro de diálogo Escaneado" en el capítulo "Escaneado de la pieza" en la documentación principal de PC-DMIS.
Más:
Realizar escaneados manuales con una sonda con disparador de toque
