Realizar un escaneado base de círculo

Para escanear un elemento de círculo, seleccione Insertar | Escaneado | Círculo. Aparece la ficha CÍRCULO del cuadro de diálogo ESCANEADO BASE. Por ejemplo:

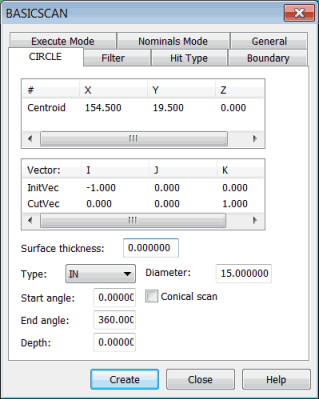

Cuadro de diálogo ESCANEADO BASE - Ficha CÍRCULO

Esta ficha toma parámetros como el centro y el diámetro del círculo y permite que la CMM ejecute el escaneado.

El método Círculo:

El parámetro Centroide de la columna # es el centro del círculo. Puede introducir el centro del círculo directamente. También puede obtenerlo de la máquina o de CAD.

Definir un escaneado base de círculo

Puede definir un escaneado base de círculo de una de estas formas:

Una vez creado el escaneado, PC-DMIS lo inserta en la ventana de edición. A continuación se proporciona un ejemplo de una línea de comandos correspondiente al escaneado base de círculo en la ventana de edición:


SCN2 =ESCANEADO BASE/CÍRCULO,NÚMERO DE CONTACTOS=80,MOSTRAR CONTACTOS=NO,MOSTRAR TODOS PARÁMS=SÍ
<25.399,76.2,0>,VecCorte=0,0,1,DENTRO
VecInic=-1,0,0,DIAM=25.4,ÁNG=0,ÁNG=360,PROFUN=0,ESPES=0,ECC=NO,
SONDACOMP=SÍ,MOVIMIENTO EVITACIÓN=NO,DISTANCIA=0
FILTRO/DISTANCIA,1
MODO EJEC=ELEMENTO,USEHSSDAT=SÍ,USEDELAYPNTS=NO
LÍMITE/
TIPOCONT/VECTOR
MODO NOMS=MAESTRO
TERMINAR ESCANEADO

Definiciones generales para el escaneado base de círculo

VecCorte y VecInic son perpendiculares entre sí.
