Configurar la ventana gráfica

En este paso se utiliza el cuadro de diálogo Configurar vista para cambiar las vistas de la ventana gráfica.

1. Para abrir este cuadro de diálogo, en la barra de herramientas Modos Gráfico, haga clic en el botón Configurar vista () o seleccione Edición | Ventana gráfica | Configurar vista.

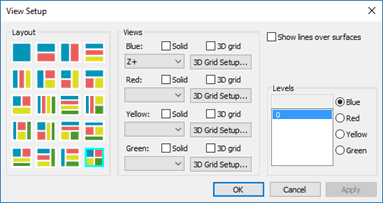

2. En el cuadro de diálogo Configurar vista, seleccione el segundo botón (el segundo desde la izquierda de la fila superior) para que la ventana quede dividida en sentido horizontal:

Botón

3. En el área Vistas, en la lista Azul, seleccione Z+ y marque Sólido. De esta manera se mostrará la parte superior de la pantalla con la orientación Z+.

4. En el área Vistas, en la lista Rojo, seleccione Y- y marque Sólido. De esta manera se mostrará la parte inferior de la pantalla con la orientación Y-.

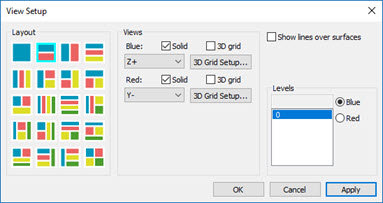

5. El cuadro de diálogo deberá tener un aspecto como este:

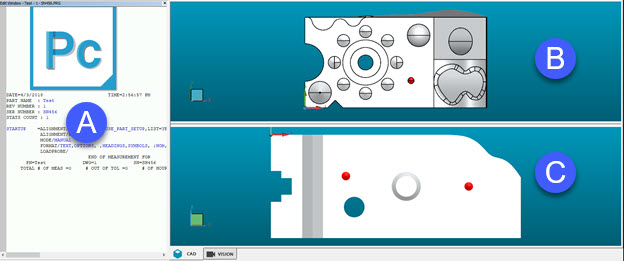

6. Haga clic en el botón Aplicar para que PC-DMIS vuelva a trazar la ventana gráfica con las dos vistas que ha seleccionado. Puesto que aún no ha medido la pieza, PC-DMIS no dibuja nada en la ventana gráfica. No obstante, la pantalla está dividida de acuerdo con las vistas que haya seleccionado.

Estas opciones de visualización solamente afectan a la forma en que PC-DMIS muestra la imagen de la pieza en la pantalla. No afectan a los datos medidos ni a los resultados de la inspección.

Configurar la ventana de edición

En este paso se pone la ventana de edición en modo Comando.

Para que la ventana de edición entre en modo Comando, seleccione Ver | Modo Comando.
