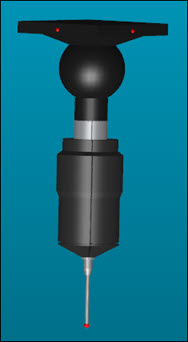

En este tutorial se utiliza una sonda indexable PH10MQH calibrada con una punta de rubí de 2 mm en un vástago de 50 mm. La información aquí proporcionada describe cómo seleccionar o crear una sonda similar.

Si el cuadro de diálogo Utilidades de sonda no está abierto, seleccione Insertar | Definición del hardware | Sonda para abrirlo.

Con el cuadro de diálogo Utilidades de sonda tiene que seleccionar o crear una sonda de contacto similar.

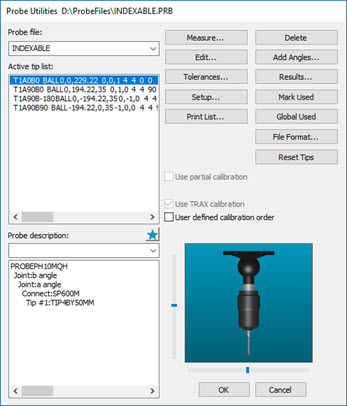

Cuadro de diálogo Utilidades de sonda con algunas puntas de sonda calibradas

Cuando haga clic en Aceptar, PC-DMIS utilizará esa sonda para medir la pieza.

Para obtener más información sobre la definición de sondas, consulte "Definir sondas" en el capítulo "Configurar y utilizar sondas".

Para seleccionar una sonda existente

1. Con el cuadro de diálogo Utilidades de sonda, seleccione la flecha desplegable de la lista Archivo de sonda.

2. Seleccione una sonda. Debe tener las dos puntas de sonda calibradas mencionadas al principio de este tema. Los archivos de sonda calibrados no tienen un asterisco junto a sus correspondientes puntas en Lista de puntas activas.

3. Seleccione la punta T1A0B0.

4. Haga clic en Aceptar.

Para crear una nueva sonda

Con el cuadro de diálogo Utilidades de sonda, siga el procedimiento descrito a continuación. Este procedimiento le permite elegir la sonda, las extensiones si procede y los ángulos de punta de sonda que se utilizarán. El área Descripción de la sonda muestra las opciones de sonda que se pueden utilizar (en orden alfabético).

1. En el cuadro Archivo de sonda situado en la parte superior del cuadro de diálogo, escriba un nombre para la sonda.

2. En el área Descripción de la sonda, seleccione Sin sonda definida.

3. En la lista Descripción de la sonda, seleccione el cabezal de sonda que desea y pulse Intro.

4. Seleccione la línea Conexión vacía núm. 1 y continúe seleccionando las piezas de sonda necesarias hasta que cree la sonda.

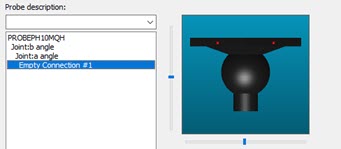

Línea Conexión vacía núm. 1

5. La sonda terminada debe tener las dos puntas de sonda calibradas mencionadas al principio de este tema.

6. Cuando haya acabado, haga clic en el botón Aceptar para guardar la sonda y cierre el cuadro de diálogo Utilidades de sonda. PC-DMIS inserta un comando CARGARSONDA en la ventana de edición que apunta a esa sonda.

7. En el área de barras de herramientas, localice la barra de herramientas Valores y consulte la lista Puntas de sonda. La punta de sonda definida aparece ahí también.

También puede hacer clic en el icono Asistente para sondas () de la barra de herramientas Asistentes para acceder al Asistente para sondas y definir la sonda de esa manera. El Asistente para sondas le ayuda a definir una sonda con una interfaz más sencilla.
