¿Busca dimensiones de FCF GD&T? Si es así, consulte:
Las opciones de menú Insertar | Dimensión | Descentramiento | Circular y Total determinan el descentramiento del primer elemento respecto al segundo (es decir, el segundo elemento se convierte en el elemento del dátum). Si se selecciona un solo elemento, el origen y el plano de trabajo se convierten en el elemento del dátum. En este caso, PC-DMIS utiliza la posición del origen y la dirección del plano de trabajo para el dátum. El texto de la ventana de edición correspondiente al elemento del dátum es "ORIGEN".
El descentramiento circular está disponible para círculos, conos, cilindros y esferas.

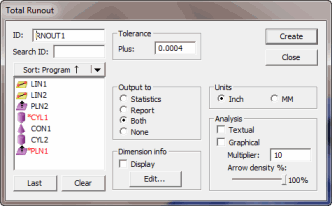

Cuadro de diálogo Descentramiento total de dimensión
El descentramiento total está disponible para cilindros, conos y planos.

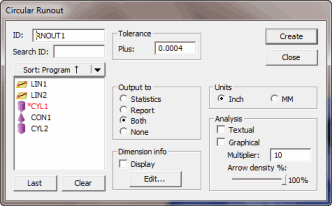

Cuadro de diálogo Descentramiento circular de dimensión
Este tipo de dimensión se considera de un solo signo, debido a que se asigna un solo valor de tolerancia positivo.
