Muchas tolerancias geométricas están pensadas para considerarlas simultáneamente. Por ejemplo, cuando las tolerancias de posición y/o perfil hacen referencia al mismo marco de referencia de dátum restringido parcialmente, por lo general debe considerarlas simultáneamente. Para obtener más información detallada, consulte las normas siguientes:
ASME Y14.5 [2009] sección 4.19
ASME Y14.5 2018 sección 7.19
ISO 5458 - 1998
Debe encargarse de elegir las tolerancias geométricas que se deben considerar simultáneamente. Para ello, cree un comando de tolerancia simultánea para cada conjunto de tolerancias geométricas simultáneas.

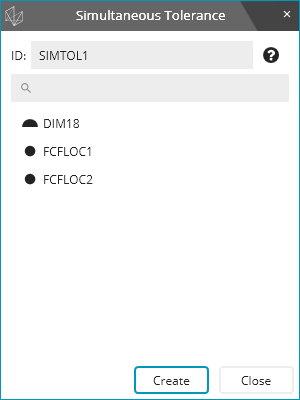

En el menú, elija Insertar | Dimensión | Tolerancia simultánea para abrir el cuadro de diálogo Tolerancia simultánea:
Modifique la ID de la dimensión si es necesario.
Seleccione los comandos de tolerancia geométrica que pertenezcan a la tolerancia simultánea.
Tras seleccionar un comando de tolerancia geométrica, la lista se filtra automáticamente para mostrar solo las dimensiones que tienen el mismo marco de referencia de dátum que el primer comando de tolerancia que haya seleccionado.
La sintaxis del modo Comando en la ventana de edición tiene este aspecto:
TOLSIM2 =TOLERANCIA_SIMULTÁNEA/FCFLOC2,FCFLOC5,FCFPROF12,,
Como en el cuadro de diálogo, los únicos controles de la ventana de edición son para la ID de dimensión y los comandos de tolerancia geométrica que pertenecen a la tolerancia simultánea.
Considere el comando de tolerancia simultánea como si fuera una anotación o directiva. No sucede nada si lo ejecuta. Tampoco aparece en el informe. Sin embargo, el comando de tolerancia simultánea cambia cómo se evalúan las tolerancias geométricas.
Durante la ejecución, los comandos de tolerancia geométrica saben que pertenecen al comando de tolerancia simultánea. También saben cuáles de los demás comandos de tolerancia geométrica forman parte así mismo del comando de tolerancia simultánea. Si ha medido todas las entradas de todas las tolerancias simultáneas (por lo tanto, la tolerancia está lista para evaluarse), tiene lugar el cálculo simultáneo. Si no ha medido todos los elementos de entrada, la tolerancia no está lista para evaluarse. En ese caso, PC-DMIS muestra temporalmente un mensaje "Esperando evaluación" en todos los comandos de tolerancia geométrica del conjunto simultáneo. El mensaje identifica la tolerancia geométrica que está ocasionando la demora y los elementos sin medir que pueda haber. El informe muestra también temporalmente "Esperando" en lugar de un valor medido. Una vez medidos todos los elementos de entrada, PC-DMIS actualiza la ventana de edición y el informe con los valores medidos.

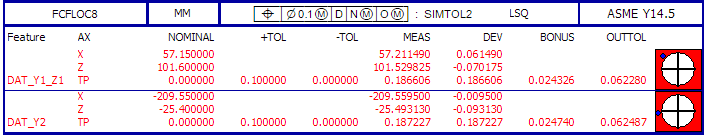

El informe de una tolerancia que pertenece a un conjunto simultáneo tiene el aspecto siguiente:
El informe es básicamente el mismo que el de cualquier otra tolerancia geométrica. PC-DMIS muestra la etiqueta en el informe en el mismo lugar que estaría si no hubiera ninguna tolerancia simultánea. Puede saber si una tolerancia se ha considerado simultáneamente por el texto en el encabezado de la etiqueta. Por ejemplo, en la imagen anterior, SIMTOL2 es ese texto. Indica el comando de tolerancia simultánea al que pertenece el comando de tolerancia geométrica.
PC-DMIS no considera los segmentos inferiores de las tolerancias de posición compuesta o de perfil simultáneamente. El segmento superior es simultáneo con respecto a otros comandos de tolerancia, pero PC-DMIS considera los segmentos inferiores por separado del resto.
La rutina de medición no necesita una estructura especial para utilizar tolerancias simultáneas. Solo tenga en cuenta que, durante la ejecución, si PC-DMIS aún no ha medido algunos de los elementos, cuando ejecuta la primera tolerancia geométrica en el conjunto simultáneo, muestra temporalmente el mensaje "Esperando".
La manera más sencilla de evitar ese mensaje "Esperando" temporal es medir todos los elementos primero y, a continuación, colocar todas las tolerancias después de todos los elementos. De esta manera se garantiza que todas las tolerancias estén listas para evaluarse y no se muestra nunca el mensaje "Esperando".
Si utiliza expresiones con los comandos de tolerancia geométrica, colóquelos lo suficientemente tarde en la rutina para que no aparezca un resultado "Esperando".
PC-DMIS 2020 R2 ha introducido el comando de tolerancia simultánea (TOLERANCIA_SIMULTÁNEA). Este comando funciona con el nuevo comando de tolerancia geométrica. Antes, PC-DMIS disponía del comando de evaluación simultánea (EVALUACIÓN_SIMULTÁNEA). Estaba pensado para funcionar con el comando XactMeasure. El nuevo comando de tolerancia simultánea funciona de manera distinta al comando de evaluación simultánea:
Evaluación simultánea |
Tolerancia simultánea |
Las tolerancias de XactMeasure no estaban seleccionadas para ejecutarse (se mostraban en azul en el modo Comando de la ventana de edición). |
Las tolerancias geométricas están seleccionadas para ejecutarse (se muestran en blanco en el modo Comando de la ventana de edición). |
Las tolerancias de XactMeasure no mostraban nada en el informe. |
Las tolerancias geométricas se notifican de la forma habitual, y una pequeña nota en el informe indica que pertenecen a un conjunto simultáneo. |
El informe de evaluación simultánea tenía todos los resultados de todas las tolerancias en el conjunto simultáneo. |
La tolerancia simultánea no genera nada en el informe. |
Si abre un programa de la versión 2020 R1 o anterior, PC-DMIS hace lo siguiente:
Convierte los comandos de evaluación simultánea en comandos de tolerancia simultánea.
Convierte las tolerancias de XactMeasure en comandos de tolerancia geométrica.
Selecciona los comandos de tolerancia geométrica para ejecutarlos (en blanco en el modo Comando en la ventana de edición).
Para obtener más información sobre la migración, consulte "Migración desde XactMeasure".
