Herramientas de sonda de Láser: Ficha Parámetro CWS

Herramientas de sonda: Ficha Parámetro CWS

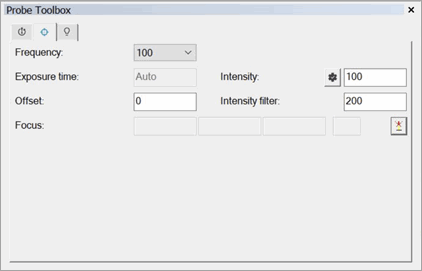

La ficha Parámetro CWS de Herramientas de sonda (Ver | Otras ventanas | Herramientas de sonda) estará disponible una vez que el sistema se haya configurado convenientemente:

• Debe configurar el CWS como sistema láser activo. Normalmente esto se hace localmente en fábrica durante el procedimiento de arranque, o lo hace un ingeniero de servicio técnico.

• Una vez que el sistema esté configurado, deberá definir a continuación una sonda con las propiedades correctas. Puede crear la sonda en el cuadro de diálogo Utilidades de sonda. Debe utilizar la selección OPTIV_FIXED y una lente que incluya el CWS. Debe definir esos ajustes en el archivo USRPROBE.DAT si no se proporcionan de fábrica.

La ficha Parámetro CWS puede incluir la información siguiente:

Frecuencia (velocidad de medición)

La velocidad de medición establece el número de valores medidos que el sensor óptico registra por unidad de tiempo. Por ejemplo, cuando la velocidad de medición está establecida en 2000 Hz, se toman 2000 valores de medición por segundo. El indicador de intensidad de la pantalla puede ayudar a seleccionar el valor correcto.

Rango de valores

Como norma, debe intentar que las mediciones se realicen a la velocidad más alta posible para adquirir el mayor número de valores de medición en el mínimo tiempo posible. En el caso de las superficies con muy poca reflectividad, puede ser necesario reducir la velocidad de medición. Esto tiene el efecto de iluminar la línea CCD del sensor óptico durante más tiempo, lo que permite realizar mediciones, incluso si la intensidad reflejada es muy baja.

El exceso de modulación en la línea CCD en las superficies altamente reflectante a velocidades de medición bajas puede llevar a errores de medición. Si el indicador de intensidad en el cuadro del controlador CWS muestra ,,Int: 999" parpadeando o la Ventana de coordenadas muestra un valor de intensidad del 100% o cercano a este, existe un exceso de modulación.

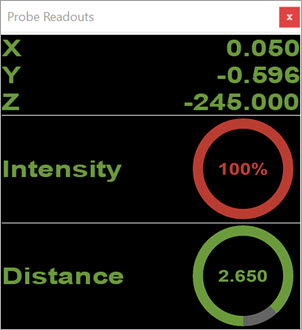

Ventana de coordenadas en la que se muestra el exceso de modulación

Si se da un exceso de modulación, seleccione la velocidad de medición más alta siguiente. Si la velocidad de medición máxima (2000 Hz en CHRocodileS, 1000Hz en CHR150E) ya está establecida, puede reducir la intensidad reflejada de una de estas maneras:

• Coloque el cabezal sensor en el umbral superior o inferior del rango de mediciones.

• Active autoadaptfunction (donde el parámetro Intensidad automática está establecido en ACT). Con esto se adapta la intensidad de la lámpara de forma ininterrumpida en función de la reflexión de la pieza. Aquí no se utiliza una referencia oscura. Este es el método admitido en PC-DMIS.

Tiempo exposición (Valor de brillo)

Puede seleccionar el tiempo de exposición (valor de brillo) aquí si el parámetro Intensidad automática se ha establecido en ACT.

El brillo de la lámpara se modula de modo que se logra un porcentaje definido de la amplitud de modulación. El valor puede estar comprendido en el rango de 0% a 75%. Para la mayor parte de las aplicaciones, se recomienda un valor de brillo recomendado de entre el 20% y el 40%.

Intensidad automática

Este valor define la duración del pulso relativa del LED y, con ella, el brillo efectivo de la fuente de luz.

Si está midiendo una superficie altamente reflectante en la que la velocidad de medición más alta sigue produciendo un exceso de modulación, tiene sentido reducir el tiempo de exposición.

La mejor manera de medir una superficie poco reflectante con una velocidad de medición alta es utilizar una duración de pulso mayor.

Intensidad automática: DES

Desactive el botón Intensidad automática () para utilizar la intensidad de luz actual del LED.

Intensidad automática: ACT

Con el botón Intensidad automática establecido en ACT, el ajuste independiente del tiempo de parpadeo para el LED durante un tiempo de exposición permite recibir los valores de intensidad óptimos al medir en superficies variables. Esto también permite una proporción de señal a ruido óptima.

El sistema modula el brillo de la lámpara para alcanzar un porcentaje definido de la amplitud de modulación. El valor puede estar comprendido en el rango de 0% a 75%. Para la mayor parte de las aplicaciones, el valor de brillo recomendado es entre el 20% y el 40%.

Offset

Es la distancia de offset que la máquina se desplaza en la dirección de medición además de la posición de medición.

Filtro de intensidad

Este valor define el umbral entre el ruido y la señal de medición. El software reconoce que los picos que quedan por debajo de este umbral no son válidos, y muestra en la pantalla "0" como valor de medición.

Para que una medición sea válida, la intensidad debe estar comprendida entre 0 y 999 en CHRocodileS o 99 en CHR150E; en otro caso, debe cambiar la velocidad de medición.

Si se mide la distancia a una superficie con poca reflectividad, la intensidad de la luz reflejada puede ser muy baja, y la velocidad de medición debe reducirse. Para una velocidad de medición inferior a 1 kHz, el valor de umbral debe ser de 40 en CHRocodileS o de 25 en CHR150E. Esto impide que haya valores de medición con una intensidad demasiado baja, que superan por muy poco el ruido, y falsificarían la medición.

Con una velocidad de medición de 1 kHz y velocidades superiores (solamente para CHRocodileS), un umbral de 15 es el más adecuado para sacar el máximo partido del dispositivo.

Enfoque

Esta sección presenta cuatro cuadros para X, Y, Z y Calidad de la señal. Haga clic en el botón Enfoque automático a la derecha para ejecutar un enfoque o una medición de superficie con el fin de mostrar los valores de X, Y, Z y Calidad de la señal.

Para obtener más información detallada, consulte "Parámetros CWS" en la documentación de PC-DMIS Visión.
