Herramientas de sonda: Ficha Parámetro CWS
La ficha Parámetro CWS de Herramientas de sonda (Ver | Otras ventanas | Herramientas de sonda) estará disponible una vez que el sistema se haya configurado convenientemente:
El CWS tiene que estar configurado como el sistema láser activo. Normalmente esto se hace en fábrica durante el procedimiento de arranque o lo hace un ingeniero de servicio técnico.
Una vez que el sistema esté bien configurado, deberá definir una sonda con las propiedades correctas. La sonda se construye mediante el cuadro de diálogo Utilidades de sonda. Debe utilizar la selección OPTIV_FIXED y una lente que incluya el CWS. Esto debe definirse en el archivo USRPROBE.DAT. Por lo general, también se proporciona localmente como valor de fábrica.

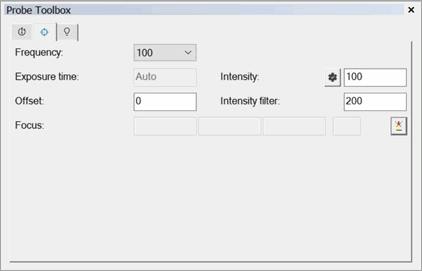

La ficha Parámetro CWS puede incluir la información siguiente:
Frecuencia (velocidad de medición)
La velocidad de medición establece el número de valores medidos que el CWS registra por unidad de tiempo. Por ejemplo, cuando la velocidad de medición está establecida en 2000 Hz, se toman 2000 valores de medición por segundo. El indicador de intensidad de la pantalla puede ayudar a seleccionar el valor correcto. En el caso de las superficies con muy poca reflectividad, puede ser necesario reducir la velocidad de medición. Esto tiene el efecto de iluminar la línea CCD del sensor óptico durante más tiempo, lo que permite medir incluso si la intensidad reflejada es muy baja.
Si introduce una frecuencia que no está comprendida en el rango de valores de frecuencias válidas, PC-DMIS muestra un mensaje para corregir la entrada y le informa de cuál es el valor de frecuencia válida más cercano.
Frecuencia no válida: 3Hz
Utilice una frecuencia válida. La frecuencia válida más cercana es 32Hz.
Si introduce una frecuencia no válida, pero está comprendida en el rango de valores de frecuencias válidas (por ejemplo, no figura en la lista de frecuencias válidas), PC-DMIS muestra un mensaje para corregir la entrada. El mensaje también informa de los siguientes valores de frecuencias válidas por encima y por debajo del valor introducido.
Frecuencia no válida: 300Hz
Utilice una frecuencia válida. Las frecuencias válidas más cercanas son 100Hz y 320Hz.
El software también comprueba si hay una frecuencia CWS no válida en la ejecución. Si no ha corregido un valor no válido después de que el software le solicitara que lo hiciera, PC-DMIS muestra un mensaje en la ventana de ejecución en el que aparece el valor de frecuencia no válida.
Frecuencia no válida: 300Hz
PC-DMIS no le permitirá continuar con la ejecución de la rutina de medición. La única posibilidad en este punto es detener la ejecución e introducir un valor de frecuencia válida.
Lo mismo sucede cuando se asigna una variable a la frecuencia CWS. Si la variable contiene un valor no válido, PC-DMIS muestra el mensaje correspondiente como se ha descrito anteriormente.
Cuando se pulsa F9 en los elementos con entrada de variables o valores numéricos, PC-DMIS abre las herramientas de sonda. Aquí puede seleccionar una frecuencia admitida en la lista. Si el valor se almacena en una variable que está asignada a la frecuencia CWS, al seleccionar un valor válido en la lista PC-DMIS actualiza la variable con el valor nuevo.
Tiempo de exposición e Intensidad automática
Debajo de Intensidad puede seleccionar la duración del pulso relativa del LED y, con ella, el brillo efectivo de la fuente de luz. La opción Intensidad automática resulta útil cuando la superficie de medición presenta cambios de reflectividad. Si, por ejemplo, está midiendo una superficie altamente reflectante, en la que la velocidad de medición más alta sigue produciendo un exceso de modulación, tiene sentido establecer Intensidad automática en No y establecer la opción la opción Intensidad de la lámpara manualmente.
Otra opción consistiría en dejar Intensidad automática establecido en Sí y reducir el tiempo de exposición. Para medir una superficie poco reflectante con una velocidad de medición alta, utilice una duración de pulso mayor o con un tiempo de exposición mayor.
Es imprescindible una referencia oscura después de cada cambio del tiempo de exposición. Consulte la sección correspondiente del manual del operador de su unidad CWS.
Offset
En función de la reflectividad de la superficie y la velocidad de medición (frecuencia), pueden darse valores de intensidad óptimos en diferentes áreas del rango del sensor.
Con el valor de Offset se produce un desplazamiento a la mejor área de escaneado para el sensor. Para este offset se introduce un valor + o – en mm.

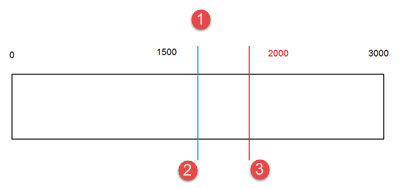

1 - Distancia (rango del sensor para un sensor de 3 mm)
2 - Offset = 0.000
3 - Offset = 0.500
Gráfica en el que se observan los efectos del cambio del valor de offset
Filtro de intensidad
Este valor define el umbral entre el ruido y la señal de medición. Los picos que queden por debajo de este umbral se reconocen como no válidos y se muestran en la pantalla como el valor de medición "0".
No hay una relación lineal entre Filtro (intensidad del sensor) e "Intensidad". Por ejemplo, si define Filtro (intensidad del sensor) = 50, esto no significa necesariamente que todos los valores por debajo de una intensidad de 50 queden descartados.
Para una velocidad de medición inferior a 1 kHz, se recomienda un valor mínimo de 40 para Filtro (intensidad del sensor). Esto impide que haya valores de medición con una intensidad demasiado baja que superen por muy poco el ruido y que falseen la medición. A una velocidad de medición de 1 kHz y velocidades superiores, un mínimo de 15 es conveniente para sacar el máximo partido del dispositivo.
Enfoque
El botón Enfoque automático
lee la posición XYZ actual de la máquina y el valor de distancia del sensor CWS. Estos valores calculan la posición de enfoque y el valor de calidad de la señal y los muestra en los cuatro cuadros Enfoque.
Nota sobre los modos de filtro
Los parámetros Velocidad y Frecuencia definen la densidad de puntos del sensor. En el caso de los escaneados, PC-DMIS realiza entonces un filtrado secundario según lo definido en los valores Filtro nulo y Densidad de puntos.
Ventana de coordenadas del sensor cromático de luz blanca
Si CWS (sensor cromático de luz blanca) es el sensor activo, la ventana de coordenadas muestra las lecturas de X, Y y Z, además de las siguientes:
Intensidad: El valor de esta lectura es un porcentaje que aparece en un gráfico circular. Un valor de intensidad superior al 99% indica un error de medición; por ejemplo, el sensor puede estar fuera del rango de detección. Si se produce un error de medición, la parte que no está en gris del gráfico adquiere el color rojo.
Distancia: El valor de esta lectura se expresa en la unidad de medida actual (pulgadas o milímetros). El valor aparece en un gráfico circular. Si el valor de distancia está dentro del 10% del límite superior o inferior del rango del sensor, la parte que no está en gris del gráfico adquiere el color rojo.

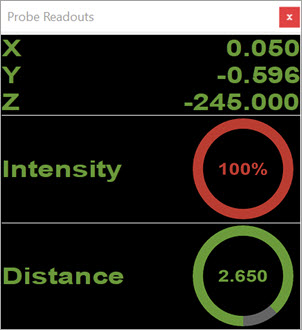

Ventana de coordenadas en la que se muestra el exceso de modulación
Para que estas lecturas aparezcan, no seleccione la ficha Láser de CWS. Una vez que la seleccione, dejarán de enviarse lecturas a la ventana de coordenadas.
Para obtener información detallada sobre la ficha Parámetros CWS de Herramientas de sonda, consulte "Herramientas de sonda de Láser: Ficha Parámetro CWS" en la documentación de PC-DMIS Láser.
