Operador EXPORTAR de malla

Exportar datos de malla

Para exportar datos de malla con el operador EXPORTAR de malla:

  1. Haga clic en el botón Operador de malla () de la barra de herramientas Malla (Ver | Barras de herramientas | Malla) para acceder al cuadro de diálogo Operador de malla.

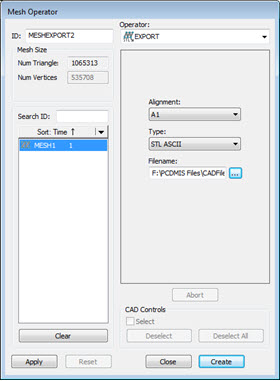

Cuadro de diálogo Operador de malla: Operador EXPORTAR

  1. Seleccione el operador EXPORTAR en la lista Operador.

  2. Seleccione la malla en el cuadro Lista de elementos.

  3. Seleccione las opciones que desee usar. El operador EXPORTAR de malla utiliza estas opciones:

Alineación: Esta opción indica el tipo de alineación que se incluirá al exportar los datos.

Tipo: Esta lista proporciona las opciones para determinar el tipo de archivo para el operador EXPORTAR. Las opciones de tipo de archivo para el operador EXPORTAR son STL ASCII y STL Bin para exportar el objeto de datos de malla.

Si tiene secciones transversales de malla definidas, la lista contiene una tercera opción denominada IGES. También puede hacer clic en el botón Exportar sección transversal de malla a IGES en la barra de herramientas Malla (Ver | Barras de herramientas | Malla) para llevar a cabo esta operación. Para obtener información detallada sobre el operador Sección transversal de malla, consulte "Operador SECCIÓN TRANSVERSAL de malla" en esta documentación.

Nombre de archivo: Indica el nombre del archivo de exportación. Introduzca la ruta y el nombre del archivo o utilice el botón Examinar para desplazarse hasta él.

  1. Haga clic en Crear y PC-DMIS insertará el comando EXPORTAR en la ventana de edición. El comando es MALLA/OPER,EXPORTAR. Los datos de malla se exportan a la ubicación de archivo definida en el cuadro Nombre de archivo.

Por ejemplo:

EXPORTMALLA1=MALLA/OPER,EXPORTAR,FORMATO=STL ASCII,NOMBRE ARCHIVO=F:\PCDMIS FILES\STL\TEST1_STL.STL,

REF,MALLA1,,

Exportar datos de sección transversal de malla en formato IGES

Para exportar datos de sección transversal de malla en formato IGES:

  1. Haga clic en el botón Operador de malla de la barra de herramientas Malla (Ver | Barras de herramientas | Malla) o selecciónela en el menú (Insertar | Malla | Operador) para abrir el cuadro de diálogo Operador de malla.

  2. Seleccione el operador Exportar de malla en la lista Operador.

  3. En la lista Tipo, seleccione la opción IGES. El software muestra todas las secciones transversales de malla en el cuadro Lista de elementos.

  4. Seleccione las secciones transversales en el cuadro Lista de elementos que desee exportar.

  5. Haga clic en Aplicar y, a continuación, haga clic en Crear para completar la exportación de secciones transversales de malla en formato IGES.

  6. Haga clic en Cerrar para volver a la pantalla de PC-DMIS principal.
