Cuadro de diálogo Operador de nubes de puntos - Operador MAPA COLORES PUNTO
La operación Mapa colores punto evalúa las desviaciones de los puntos de datos contenidos en un comando NDP en comparación con un objeto CAD. Puede utilizar el Método 1 para colorear los puntos en la NDP, o puede optar por representar las desviaciones mediante puntos coloreados, agujas coloreadas que muestran las desviaciones reales, o como valores numéricos de las desviaciones con el Método 2. Tiene que especificar las tolerancias positivas y negativas y la escala que debe utilizarse.
Mostrar/ocultar mapas de colores
Puede mostrar u ocultar los mapas de colores en la ventana gráfica de diferentes maneras. Cuando los mapas de colores están ocultos, PC-DMIS no los muestra en la ventana gráfica a medida que se desplaza por la ventana de edición.
El botón Activar mapas de colores tiene dos estados: activado y desactivado. Haga clic en el botón Activar mapas de colores () en la barra de herramientas Elementos gráficos o en el menú (Operación | Ventana gráfica | Elementos gráficos | Activar mapas de colores) para activarlo (). Ahora los mapas de colores se muestran de manera activa en la ventana gráfica.
Para ocultar los mapas de colores en la ventana gráfica, haga clic en el botón Activar mapas de colores de nuevo para desactivarlo (). También puede seleccionar Ninguno en la lista Mapas de colores para desactivar los mapas de colores.
Para mostrar los mapas de colores:
Haga clic en el botón Activar mapas de colores para activarlo. Cuando activa este botón, PC-DMIS muestra los mapas de colores en la ventana gráfica en función de la posición del cursor en la ventana de edición.
Seleccione un mapa de colores en la lista Mapas de colores.
Cuando aplica o ejecuta un mapa de colores, PC-DMIS activa automáticamente el botón Activar mapas de colores.
Cuando el cursor está en un mapa de colores de malla, punto, superficie o espesor en la ventana de edición, el mapa de colores activo aparece en la ventana gráfica. PC-DMIS también muestra la ID de mapa de colores en el cuadro de opciones Mapa de colores.
Si el cursor está por encima de todos los mapas de colores en la ventana de edición, PC-DMIS no muestra ningún mapa de colores en la ventana gráfica y establece el cuadro de opciones Mapa de colores en Ninguno.
Puede crear un mapa de colores de nube de puntos de dos maneras:
Método 1: Desmarque las tres casillas de verificación (Puntos, Agujas y Texto) en el área Mostrar del cuadro de diálogo Operador de nubes de puntos.
Con las tres casillas de verificación Mostrar desmarcadas, PC-DMIS proyecta los puntos en el modelo de CAD teselado. El software calcula las desviaciones y, a continuación, colorea a partir de estas la nube de puntos.

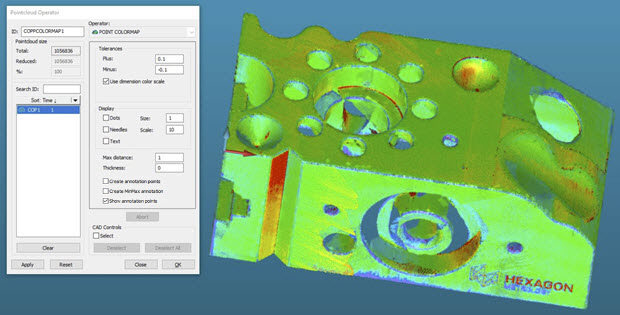

Ejemplo de un mapa de colores de punto con el Método 1 (modelo de CAD oculto)
Este método también permite crear puntos de anotación. Para obtener información detallada sobre las casillas de verificación relacionadas con las anotaciones en el cuadro de diálogo Operador de nubes de puntos, consulte la descripción adecuada en el tema de la ayuda "Mapa de colores de superficie" a partir de la descripción de la casilla de verificación "Crear puntos de anotación".
Método 2: Seleccione cualquiera de las tres casillas de verificación en el área Mostrar del cuadro de diálogo Operador de nubes de puntos.
Si selecciona alguna o todas las casillas de verificación Mostrar, PC-DMIS proyecta los puntos en el modelo de CAD real. El software calcula las desviaciones y, a continuación, colorea a partir de estas la nube de puntos. Este proceso requiere más tiempo y es más preciso porque el software proyecta los puntos en el modelo de CAD real y no en el modelo de CAD teselado. Puesto que esta operación requiere más tiempo, es mejor filtrar primero la nube de puntos, o bien confinarla a las caras de CAD seleccionadas.
Para aplicar la operación MAPA COLORES PUNTO a una nube de puntos, haga clic en Mapa de colores de punto de nube de puntos () en la barra de herramientas Nube de puntos o seleccione Insertar | Nube de puntos | Mapa de colores de punto en el menú.
El proceso recomendado al crear un mapa de colores de punto con puntos, agujas y/o texto (Método 2) es:
Limpiar los datos o seleccionar solo las superficies en las que desea el mapa de colores de punto.
Utilice la opción de tipo DISTANCIA del operador de NDP Filtro para filtrar los datos.
Cree el mapa de colores de punto.

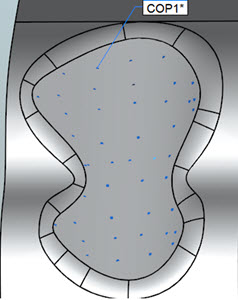

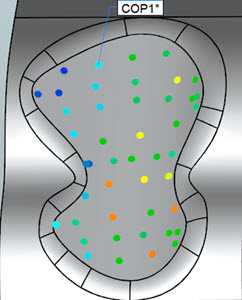

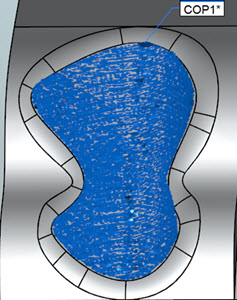

Ejemplo de pasos recomendados para aplicar un mapa de colores de punto
El operador Mapa de colores de punto tiene estas propiedades:
Tolerancias: Utilice esta propiedad para establecer los valores de tolerancia superior (positiva) e inferior (negativa):
Positiva: El valor de la tolerancia superior
Negativa: El valor de la tolerancia inferior
Casilla de verificación Usar escala color dimensión: Cuando se selecciona esta casilla, el software utiliza la Barra de colores de dimensión para definir las propiedades de color del mapa de colores de punto. Para obtener información detallada sobre la Barra de colores de dimensión, consulte "Utilizar la ventana Colores de dimensión (Barra de colores de dimensión)" en el capítulo "Usar otros editores, ventanas y herramientas" de la documentación de PC-DMIS principal.
Editar barra de colores: Si no selecciona la casilla de verificación Usar escala color dimensión, el software activa el botón Editar escala de color. Al hacer clic en este botón, la función para cambiar dinámicamente el color, la escala y el umbral de las propiedades de mapa de colores de punto y de superficie pasa a estar disponible a través del cuadro de diálogo Editor de escala de color. Para obtener más información, consulte el tema "Editar la escala de color".
Puntos: Esta opción permite el uso de puntos coloreados.
Tamaño: Esta opción define el tamaño de los puntos.
Agujas: Esta opción permite utilizar desviaciones con escala (utilizando el valor Escala siguiente) como un segmento de línea coloreado perpendicular al CAD.
Escala: Esta opción define el valor de escala que PC-DMIS utiliza para la representación de las agujas.
Texto: Esta opción define el valor numérico de la desviación.
Distancia máx.: El software solamente incluye puntos dentro del valor de Distancia máx. como parte del mapa de colores. Observe que si este valor es demasiado pequeño tal vez no vea todas las desviaciones de color esperadas. Una regla que funciona es definir un valor ligeramente superior (un 10%, por ejemplo) a la mayor de las desviaciones.
Espesor: permite añadir un valor de espesor a las desviaciones en el mapa de colores. Es útil si desea agregar un espesor de material a un modelo de superficie CAD.
Las tres opciones siguientes de casilla de verificación de anotación solo están disponibles si NO selecciona las casillas de verificación Puntos, Agujas y Texto. Además, el modelo de CAD debe estar visible para crear puntos de anotación.
Casilla de verificación Crear puntos de anotación: Para obtener información detallada sobre esta casilla de verificación, consulte la descripción "Crear puntos de anotación" en el tema de la ayuda "Mapa de colores de superficie".
Casilla de verificación Crear anotaciones MínMáx: Para obtener información detallada sobre esta casilla de verificación, consulte la descripción "Crear anotaciones MínMáx" en el tema de la ayuda "Mapa de colores de superficie".
Casilla de verificación Mostrar puntos de anotación: Cuando se selecciona está casilla de verificación, el software muestra todos los puntos de anotación.

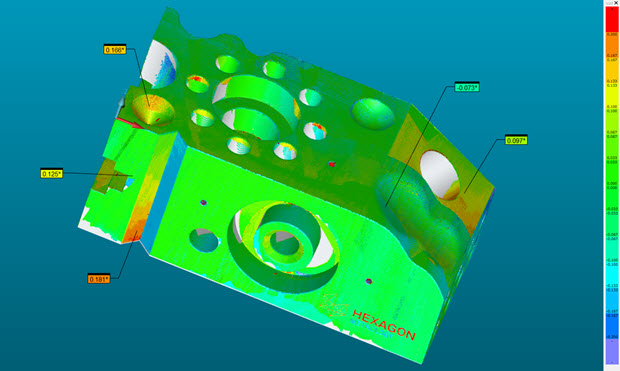

Ejemplo de mapa de colores de punto con anotaciones
Haga clic en Crear para insertar un comando NDP/OPER,MAPA COLORES PUNTO en la ventana de edición.
Por ejemplo:
MAPACOLPNDP1=NDP/OPER,MAPA COLORES PUNTO,TOLERANCIA POS=0.0394,TOLERANCIA NEG=-0.0394,ESPES=0,
MOSTRAR PUNTOS=SÍ, TAMAÑO PUNTOS=0.0787,MOSTRAR AGUJAS=SÍ,ESCALA AGUJAS=10,MOSTRAR ETIQUETAS=SÍ,
TAMAÑO=50023
REF,NDP2,,
Mapas de colores en el informe
Para obtener información sobre el modo en que el software muestra los mapas de colores en el informe, consulte el tema "Mapas de colores y el CadReportObject" en el capítulo "Informes de los resultados de las mediciones" de la documentación de PC-DMIS principal.
