MAPA DE COLORES DE SUPERFICIE

Cuadro de diálogo Operador de nubes de puntos: Operador MAPACOLORES SUPERFICIE

La operación MAPACOLORES SUPERFICIE aplica un sombreado de color al modelo de CAD. El modelo está sombreado según las desviaciones de la nube de puntos en comparación con CAD. El modelo utiliza los colores definidos en el cuadro de diálogo Editar colores de dimensión y los límites de tolerancia especificados en los cuadros Tolerancia superior y Tolerancia inferior, descritos a continuación.

Los colores utilizados para el mapa de colores están definidos en el cuadro de diálogo Editar colores de dimensión (Edición | Ventana gráfica | Colores de dimensión).

Seleccione Ver | Otras ventanas | Colores de dimensión para ver la escala de colores de la Barra de colores de dimensión.

Para aplicar la operación MAPACOLORES SUPERFICIE a una nube de puntos, haga clic en el botón Mapa de colores de superficie de nube de puntos () en la barra de herramientas Nube de puntos (Ver | Barras de herramientas | Nube de puntos) o seleccione Insertar | Nube de puntos | Mapa de colores de superficie.

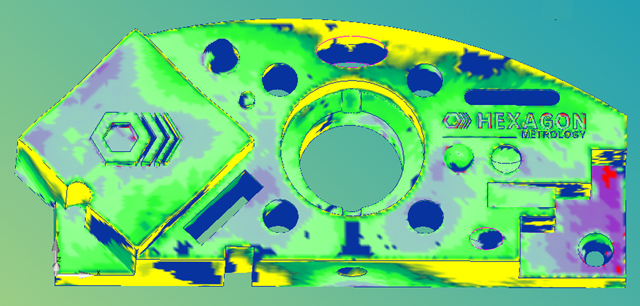

Ejemplo de MAPA DE COLORES de superficie aplicado a los elementos CAD seleccionados

El operador MAPA DE COLORES DE SUPERFICIE tiene las opciones siguientes:

Tolerancias: Utilice esta opción para establecer los valores de tolerancia superior (Positiva) e inferior (Negativa):

Casilla de verificación Usar escala color dimensión: Cuando se selecciona esta casilla, el software define la barra de colores que se utilizará para las propiedades de color del mapa de colores de superficie mediante la Barra de colores de dimensión. Para obtener información detallada sobre la Barra de colores de dimensión, consulte "Utilizar la ventana Colores de dimensión (Barra de colores de dimensión)" en el capítulo "Usar otros editores, ventanas y herramientas" de la documentación de PC-DMIS principal.

Editar escala de color: Cuando se desmarca la casilla de verificación Usar escala color dimensión, PC-DMIS activa el botón Editar escala de color. Al hacer clic en este botón, la función para cambiar dinámicamente el color, la escala y el umbral de las propiedades de mapa de colores de punto y de superficie pasa a estar disponible a través del cuadro de diálogo Editor de escala de color. Para obtener más información, consulte el tema "Editar la escala de color".

Casilla de verificación Sin color de datos: Si selecciona esta casilla, el software correlaciona el color seleccionado con las áreas de las superficies seleccionadas donde no se encuentran datos.

Factor de precisión: Esta opción ajusta la precisión del mapa de colores de superficie. Si cambia este valor, PC-DMIS dibuja un nuevo mapa de colores modificado. Los datos medidos subyacentes no cambian. El mapa de colores tesela el modelo de CAD con una capa superpuesta de triángulos coloreados. Los vértices de cada triángulo tienen el color que corresponde a su desviación respecto a la nube de puntos. Los colores se toman de la escala de colores de dimensiones descrita anteriormente. Si utiliza un valor de precisión menor o mayor, puede generar una teselación más fina o más gruesa respectivamente. Puede resultar conveniente reducir el factor de precisión para obtener un CAD sombreado suavizado con una representación de la desviación más ajustada. Sin embargo, al establecer un valor de precisión más bajo, se obtiene un número mayor de triángulos, por lo que aumenta el tiempo de cálculo y el tamaño del modelo de CAD. A modo de comparación, observe que el número de triángulos de un factor de precisión de 0,5 comparado con un factor de precisión de 1,0 es aproximadamente cuatro veces superior, mientras que con un factor de precisión de 0,1 comparado con 1,0 es aproximadamente 100 veces superior.

Ejemplo de MAPA DE COLORES de nube de puntos con un factor de precisión de 1:

Ejemplo de MAPA DE COLORES de nube de puntos con un factor de precisión de 0,1:

Distancia máx.: El software solamente incluye puntos dentro del valor de Distancia máx. como parte del mapa de colores. Observe que si este valor es demasiado pequeño tal vez no vea todas las desviaciones de color esperadas. Una regla que funciona es definir un valor ligeramente superior (un 10%, por ejemplo) a la mayor de las desviaciones.

Espesor: Esta opción añade un valor de espesor a las desviaciones en el mapa de colores. Es útil si desea agregar un espesor de material a un modelo de superficie CAD.

Dirigir proyección: Si selecciona esta casilla de verificación, PC-DMIS proyecta todos los puntos de la nube de puntos en el modelo de CAD teselado. Con el método estándar, si no se selecciona la casilla de verificación Dirigir proyección, PC-DMIS busca el punto más cercano en cada vértice del triángulo en un ángulo por omisión.

PC-DMIS calcula, a continuación, las desviaciones de cada triángulo teselado y, a partir de ello, asigna el color al modelo de CAD.

Casilla de verificación Crear puntos de anotación: Las anotaciones constituyen una forma de visualizar la desviación para una ubicación específica en un mapa de colores de superficie con su color asociado. Para crear una anotación:

1. Seleccione la casilla de verificación Crear puntos de anotación. Con ello se elimina la marca de la casilla Seleccionar en el área Controles CAD y se desactivan la mayoría de las opciones de la parte derecha del cuadro de diálogo.

2. Seleccione un punto en la superficie CAD dentro de la ventana gráfica. PC-DMIS evalúa y crea una etiqueta de anotación con el mismo color de fondo que el punto de desviación de NDP con el valor de desviación. Puede mover la etiqueta por la ventana gráfica igual que cualquier otra etiqueta.

Una vez creadas, las etiquetas de anotación permanecen en la misma posición y conservan las mismas características si reinicia la rutina de medición, o si reinicia PC-DMIS y vuelve a cargar la misma rutina de medición.

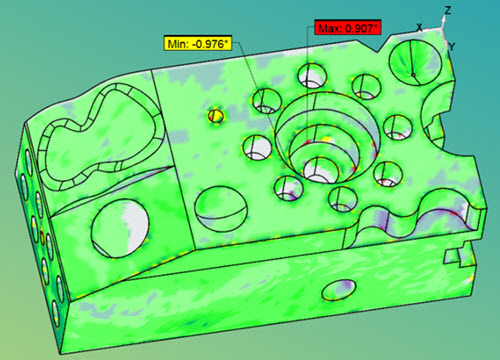

Casilla de verificación Crear anotaciones MínMáx: Si selecciona esta casilla de verificación, el software crea los valores mínimo y máximo y los muestra como etiquetas de anotación para el mapa de colores de superficie de NPD activo.

PC-DMIS calcula los puntos mínimo y máximo cada vez que ejecuta la rutina de medición.

Mostrar, ocultar o eliminar etiquetas de anotación

Para mostrar, ocultar o eliminar etiquetas de anotación, haga clic con el botón derecho en una de ellas para que aparezca el menú emergente y luego seleccione la opción correspondiente.

Suprimir anotación: El software suprime la etiqueta de anotación seleccionada.

Mostrar todas las anotaciones: El software muestra todas las etiquetas de anotación.

Ocultar todas las anotaciones: El software oculta todas las etiquetas de anotación.

Suprimir todas las anotaciones: El software suprime todas las etiquetas de anotación.

Casilla de verificación Mostrar puntos de anotación: Cuando se selecciona está casilla de verificación, el software muestra todos los puntos de anotación.

Agrupar: Puede utilizar esta opción para crear, modificar o identificar grupos de mapa de colores de superficie. Para conocer más detalles, consulte "Método 2" en el tema "Aplicar MAPACOLORES a un modelo de CAD con varias tolerancias de perfil de superficie".

Haga clic en Anular para deshacer los cálculos generados después de hacer clic en el botón Aplicar.

Controles CAD: Esta opción permite aplicar la operación a los elementos CAD que seleccione. Para obtener información detallada, consulte el área de escaneado del tema "Controles CAD".

Haga clic en Crear para insertar un comando NDP/OPER,MAPACOLORES SUPERFICIE en la ventana de edición.
