Si selecciona EXPORTAR OPERNDP con una sección transversal utilizando el tipo IGES, PC-DMIS exporta las secciones transversales seleccionadas como curva B-spline utilizando el tipo IGES 126.
Cuadro de diálogo Operador de nubes de puntos - Operador EXPORTAR nube de puntos
La operación EXPORTAR nube de puntos exporta los datos de un comando NDP o de operador en un formato especificado a un archivo externo. El cuadro de diálogo de esta operación es similar al del operador IMPORTAR nube de puntos.
Para aplicar a una nube de puntos la operación EXPORTAR nube de puntos, haga clic en XYZ (
), IGS (
) o PSL (
) en la barra de herramientas Nube de puntos o seleccione una opción en el menú Archivo | Exportar | Nube de puntos. El software abre el cuadro de diálogo Exportar datos de nube de puntos.
Cuadro de diálogo Exportar datos de nube de puntos
El operador Exportación de nube de puntos utiliza estas opciones:
Nombre de archivo: Esta opción indica el nombre del archivo de exportación.
Archivos de tipo: Esta opción indica el formato de datos para la operación de exportación. El tipo puede ser XYZ, IGES o PSL (Polyworks).
Puede definir el carácter separador que se utilizará para exportar los tipos de archivo XYZ. Para obtener información detallada, consulte "ExportXYZSeparator" en la sección "PointcloudOperator" de la documentación del Editor de la configuración de PC-DMIS.
Alineación: Esta opción indica el tipo de alineación que se incluirá cuando exporte los datos.
Haga clic en Crear para insertar un comando NDP/OPER,EXPORTAR en la ventana de edición.
Por ejemplo:
EXPORTARNDP1=NDP/OPER,EXPORTAR,FORMATO=IGES,NOMBRE ARCHIVO=D:/Dataout.IGS,SIZE=1623201
REF,NDP1,,
Especifique el formato de datos en el comando FORMATO y el nombre y la ruta del archivo de salida en NOMBRE ARCHIVO y, a continuación, haga referencia al comando NDP que contiene los datos. Si se ha aplicado un filtro al comando NDP, debe hacer referencia al comando FILTRONDP para la exportación en lugar del comando NDP original.
Por ejemplo, REF, FILTRONDP1, en lugar de REF, NDP1,. De este modo se asegura de que el archivo exportado refleje el conjunto del filtro.
EXPORTARNDP2=NDP/OPER,EXPORTAR,FORMATO=IGES,NOMBRE ARCHIVO=D:/Dataout.IGS,SIZE=0
REF,FILTRONDP1,,
También se puede seleccionar más de un comando en la lista de comandos para exportarlos en una sola operación:

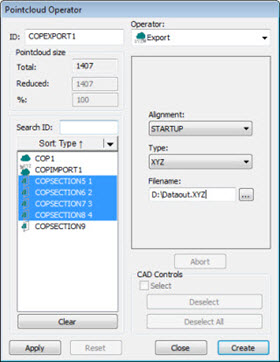

Cuadro de diálogo Operador de nubes de puntos con varios comandos seleccionados
En este caso, PC-DMIS inserta el comando en la ventana de edición.
Por ejemplo:
EXPORTARNDP1=NDP/OPER,EXPORTAR,FORMATO=XYZ,NOMBRE ARCHIVO=D:/Dataout.IGS,SIZE=1246
REF,SECCIÓNNDP1,SECCIÓNNDP2,SECCIÓNNDP3,SECCIÓNNDP4,,
