IMPORTAR nube de puntos

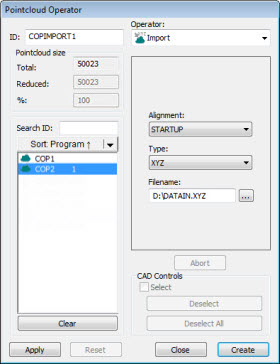

Cuadro de diálogo Operador de nubes de puntos - Operador IMPORTAR nube de puntos

La operación IMPORTAR nube de puntos importa datos de un archivo externo a un comando NDP en el formato especificado. El cuadro de diálogo de esta operación es similar al del operador EXPORTAR nube de puntos.

Para aplicar a una nube de puntos la operación IMPORTAR nube de puntos, haga clic en XYZ ( ), PSL ( ), STL () o NSD () en la barra de herramientas Nube de puntos o seleccione una opción en el menú Archivo | Exportar | Nube de puntos. El software abre el cuadro de diálogo Importar datos de nube de puntos.

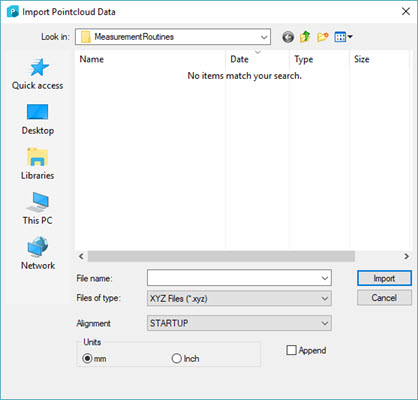

Cuadro de diálogo Importar datos de nube de puntos

Navegue hasta el archivo de datos de la nube de puntos y haga clic en Importar.

1. En la ventana de edición, seleccione la NDP a la que desee añadir los nuevos datos.

2. Haga clic en la opción Importar en el menú o la barra de herramientas tal como se ha descrito arriba.

3. En el cuadro de diálogo Importar datos de nube de puntos, marque la casilla de verificación Anexar si desea añadir los nuevos datos de NDP a los datos de NDP existentes.

4. Haga clic en Importar.

El operador Importación de nube de puntos utiliza estas opciones:

Alineación: Esta opción indica el tipo de alineación que se incluirá al importar.

Tipo: Esta opción indica el tipo de formato desde el que se importarán los datos. PC-DMIS admite los tipos de archivo XYZ, PSL (Polyworks), STL y NSD (3DReshaper).

Nombre de archivo: Esta opción indica el nombre del archivo de importación.

Unidades: Utilice esta opción para seleccionar las unidades de los datos de NDP importados.

Anexar: Seleccione esta casilla de verificación si desea añadir los datos importados a la NDP existente. Si no selecciona esta opción, PC-DMIS vacía la primera NDP que encuentra después de la posición actual del cursor en la ventana de edición y la sustituye por los datos de NDP importados.

Haga clic en Crear para insertar un comando NDP/OPER,IMPORTAR en la ventana de edición.
