Puede establecer la representación gráfica de una nube de puntos seleccionada (NDP). PC-DMIS almacena el valor cuando se guarda la rutina de medición. Para ello, haga clic con el botón derecho en una NDP dentro de la ventana de edición o bien en la etiqueta de NDP dentro de la ventana de edición para visualizar las opciones de menú de Visualización de nube de puntos:

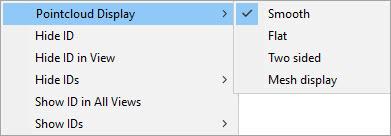

El menú Visualización de nube de puntos para datos de nube de puntos sin valores de intensidad

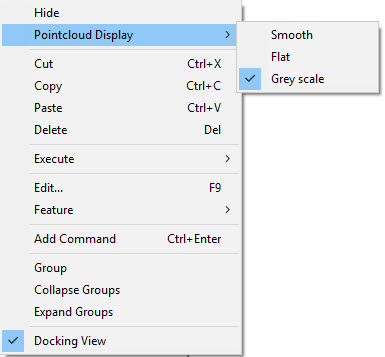

El menú Visualización de nube de puntos para datos de nube de puntos con valores de intensidad
Las opciones de Visualización de nube de puntos son:
Suavizada: Esta opción proporciona un aspecto sombreado con el color de NDP definido.

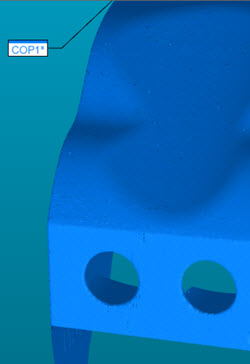

Ejemplo de visualización de nube de puntos establecida en Suavizada
Plana: Esta opción muestra la NDP en una vista gráfica sin sombreado. Esta selección es la que requiere menos cantidad de memoria gráfica.

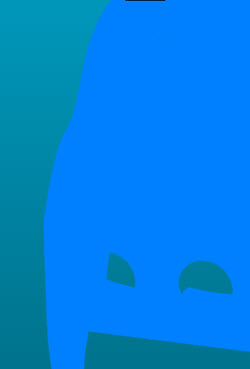

Ejemplo de visualización de nube de puntos establecida en Plana
Dos caras: Esta opción muestra un aspecto sombreado en el que el lado escaneado de la pieza es del color de NDP definido, y el lado no escaneado es de un color que hace contraste. Si los datos de nube de punto contienen valores de intensidad, PC-DMIS sustituye esta opción por la opción Escala de grises.

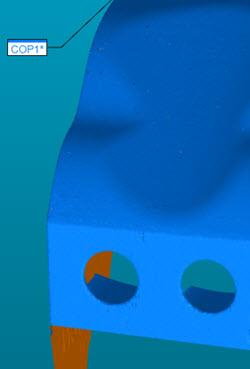

Ejemplo de visualización de nube de puntos establecida en Dos caras

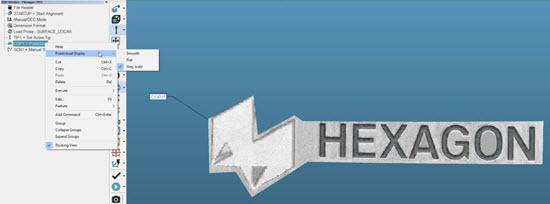

Escala de grises: Esta opción sustituye la opción Dos caras si los datos contienen valores de intensidad (por ejemplo, datos de nube de puntos escaneados con el escáner ATS600). Esta opción también está disponible si se importa una nube de puntos que contiene valores de intensidad. Cuando se selecciona esta opción, PC-DMIS asigna colores de escala de grises a la visualización de nube de puntos en la ventana gráfica.
Visualización de malla: Esta opción permite al software mostrar la nube de puntos en forma de visualización de malla.

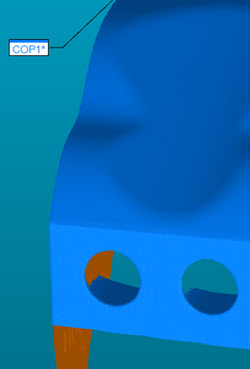

Ejemplo de visualización de nube de puntos establecida en Visualización de malla
La opción Visualización de malla solamente está disponible si dispone de la licencia para malla y ha escaneado la NDP con la opción Visualización de malla (solo Portátil). Para obtener información detallada, consulte "Área Visualización de nube de puntos".
Visualización de malla es un valor de visualización solamente. Los datos subyacentes son una nube de puntos.
Si edita la NDP (por ejemplo, si realiza alguna operación de NDP en la nube de puntos), la visualización de malla se pierde y la visualización vuelve ser de puntos.
