Realizar un escaneado manual de varias secciones

El método de escaneado Varias secciones es muy parecido al escaneado manual de eje del cuerpo; éstas son sus diferencias:

• Puede cruzar varias secciones.

• No es necesario que sea paralelo al eje X, Y o Z.

Para crear un escaneado de varias secciones:

1. Seleccione la opción de menú Insertar | Escaneado | Varias secciones para abrir el cuadro de diálogo VARIAS SECCIONES.

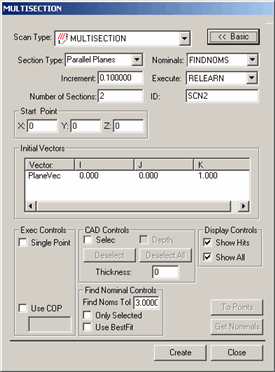

Cuadro de diálogo VARIAS SECCIONES

2. Especifique el nombre que desee asignar al escaneado en el cuadro ID si no desea utilizar el nombre por omisión.

3. En la lista Tipo de sección, seleccione el tipo de secciones que desea escanear. Están disponibles los siguientes elementos:

1. • Planos paralelos

     : Las secciones son planos que atraviesan la pieza. Cada vez que la sonda cruza un plano, PC-DMIS graba un contacto. Los planos son relativos al punto inicial y al vector de dirección. Si selecciona este tipo, defina el vector del plano inicial en el área Vectores iniciales.

   • Planos radiales

     : Estas secciones son planos radiales respecto al punto inicial. Cada vez que la sonda cruza un plano, PC-DMIS toma un contacto. Si selecciona este tipo, defina dos vectores en el área Vectores iniciales: uno, el vector del plano inicial (VecPlano); el otro, el vector alrededor del cual rotan los planos (VecEje).

   • Círculos concéntricos

     : estas secciones son círculos concéntricos con diámetros que van aumentando centrados alrededor del punto inicial. Cada vez que la sonda cruza un círculo, PC-DMIS toma un contacto. Si selecciona este tipo, defina un solo vector en el área Vectores iniciales que definirá el plano en el que se encuentra el círculo (VecEje).

4. En el cuadro Número de secciones, escriba cuántas secciones desea que tenga el escaneado.

5. Si elige como mínimo dos secciones, especifique el incremento entre ellas en el cuadro Incremento. En el caso de los planos paralelos y los círculos, es la distancia entre posiciones. En el caso de los planos radiales, este valor es un ángulo. PC-DMIS separa las secciones a intervalos iguales en la pieza.

6. Defina el punto de inicio del escaneado. En el área Punto inicial, introduzca los valores X, Y y Z o haga clic en su pieza para que PC-DMIS seleccione el punto inicial en el dibujo de CAD. Las secciones se calculan a partir de este punto temporal en función del valor de incremento.

7. Si utiliza un modelo de CAD, escriba una tolerancia Buscar noms en el área Buscar controles nominales. De este modo se define la distancia a la que el punto central de la bola real puede estar respecto a la ubicación de CAD nominal.

8. Establezca cualquier otra opción del cuadro de diálogo que desee.

9. Haga clic en Crear. PC-DMIS inserta el escaneado base.

10. Ejecute la rutina de medición. Cuando PC-DMIS ejecuta el escaneado, se abre el cuadro de diálogo de opciones de ejecución y PC-DMIS espera a que los datos lleguen procedentes del controlador.

11. Arrastre manualmente la sonda por la superficie que desea escanear. A medida que la sonda se acerque a cada sección, oirá una señal acústica continua que irá aumentando gradualmente de tono hasta que la sonda cruce la sección. Esta pista audible le ayudará a determinar la proximidad de la sonda a un cruce de secciones. PC-DMIS acepta los contactos del controlador cada vez que la sonda cruza las secciones definidas.
