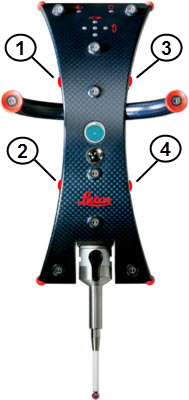

Botones de la sonda T-probe
Botón 1 (A): Puntos fijos
Pulsar durante menos de 1 segundo: Mide un punto fijo normal (duración definida en la "ficha Opciones"). El vástago del palpador determina la dirección de sondeo.
Pulsar durante más de 1 segundo: Mide un punto fijo normal como contacto con indicación de vector ("pulled hit"). Para cambiar el vector del punto medido, puede pulsar este botón y mantenerlo pulsado mientras lo desplaza a la ubicación que define el vector. El vector lo establece la línea de representación entre el punto medido y la ubicación del punto en que se suelta el botón. Para obtener información acerca de los parámetros que afectan al modo en que se registran los vectores, consulte el tema "Ficha Opciones".
Botón 2 (C): Actualmente no tiene ninguna función.
Botón 3 (B): Terminado/Fin
Pulsar durante menos de 1 segundo: Finaliza el elemento
Pulsar durante más de 1 segundo: Muestra la ventana de lecturas o activa la distancia en 3D a CAD en tiempo real. Suprime el último contacto.
Botón 4 (D): Botón de escaneado; al pulsar este botón se inicia la medición continua. Al soltarlo finaliza la medición.
Cambiar las asignaciones de botones
Las asignaciones de botones se pueden definir de varias maneras:

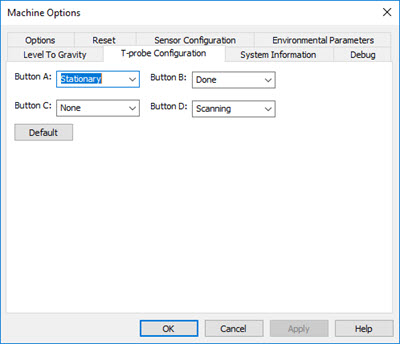

Puede cambiar las asignaciones de botones por omisión de la sonda T-Probe desde el cuadro de diálogo Opciones de máquina (Edición | Preferencias | Configurar interfaz máquina).
Seleccione la ficha Configuración de sonda T y edite las opciones para cada uno de los botones.
Los cambios en la configuración de los botones desde este cuadro de diálogo definen los valores para las entradas de registro del editor de la configuración de PC-DMIS que les corresponden y que se describen a continuación.

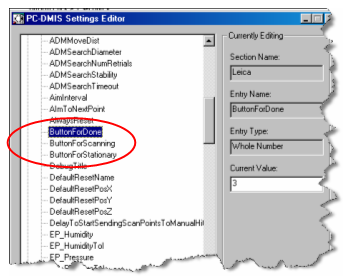

También puede cambiar las asignaciones estándar de los botones de la sonda T-Probe en el editor de la configuración de PC-DMIS si es necesario. Para ello solo tiene que cambiar el número de cada una de las entradas de los botones de Leica por el número del botón de la sonda T-Probe que desee.
Para conocer detalles acerca de la edición de las entradas del registro, consulte el capítulo "Modificar entradas en el registro: Introducción" en la documentación del editor de la configuración de PC-DMIS.
Comportamiento de IJK en los puntos de sonda T
Si se alinea con la pieza, PC-DMIS siempre almacena los valores IJK perpendiculares a uno de los ejes del sistema de coordenadas activo, excepto si se utiliza el modo de Solo puntos.
