PC-DMIS Visión admite el uso de una herramienta de anillo para la calibración del offset de sonda. La herramienta de anillo se utiliza con las máquinas Vision y de varios sensores. Consulte el tema "Calibrar offset de sonda" para obtener información.

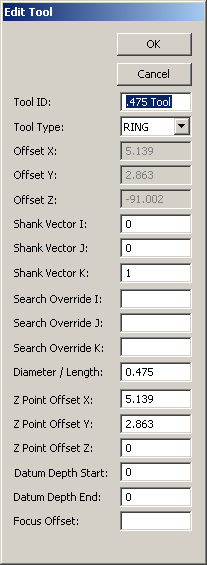

Cuadro de diálogo Añadir herramienta - Herramienta de anillo
Especifique los siguientes valores para la herramienta de anillo:
ID de herramienta: Proporcione un nombre descriptivo para la herramienta de anillo.
Tipo de herramienta: Está seleccionado Anillo.
Vector vástago IJK: Especifica el vector del eje central de la herramienta de anillo.
Buscar sobrescribir IJK: Estos cuadros le permiten especificar un vector que PC-DMIS utilizará para determinar el orden óptimo para medir todas las puntas cuando se selecciona la casilla Orden de calibración definido por el usuario del cuadro de diálogo Utilidades de sonda.
Diámetro: Proporciona el diámetro del orificio del calibre de anillo.
Offset X punto Z: Especifica el offset X del punto de medición del valor Z desde la parte superior central del orificio.
Offset Y punto Z: Especifica el offset Y del punto de medición del valor Z desde la parte superior central del orificio.
Offset Z punto Z: Especifica el offset Z del punto de medición del valor Z desde la parte superior central del orificio.
Inicio profundidad dátum: Especifica la profundidad mínima en el orificio donde el orificio cilíndrico es el dátum.
Fin profundidad dátum: Especifica la profundidad máxima en el orificio donde el orificio cilíndrico es el dátum.
Offset de enfoque: Proporciona la distancia en Z desde la superficie superior hasta la altura del enfoque del orificio circular.
