Puede crear varios elementos automáticos para estos tipos de elementos compatibles seleccionando mediante cuadros los elementos que desea en la imagen en la ficha Visión:
Para hacerlo:
Haga clic en el elemento que desea (círculo o línea) en la barra de herramientas de Elementos automáticos (Ver | Barras de herramientas | Elementos automáticos) para acceder al cuadro de diálogo Elemento automático correspondiente. También puede seleccionar la opción de menú Insertar | Elemento | Automático | Línea o Círculo.
Haga clic y arrastre un cuadro alrededor de los elementos que desea en la imagen de la pieza.

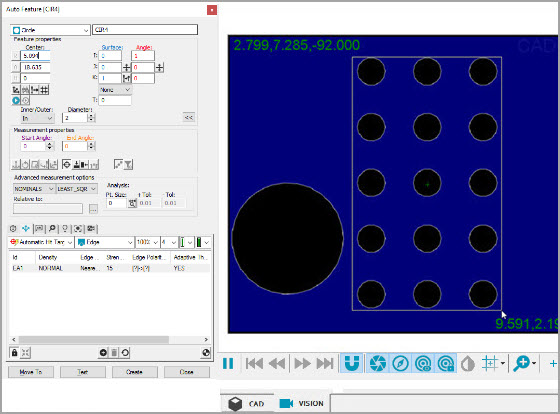

Ejemplo de elementos de círculo seleccionados mediante cuadros
Cuando suelta el botón, PC-DMIS detecta y genera automáticamente en el cuadro dibujado los elementos del tipo de elemento automático seleccionado.
