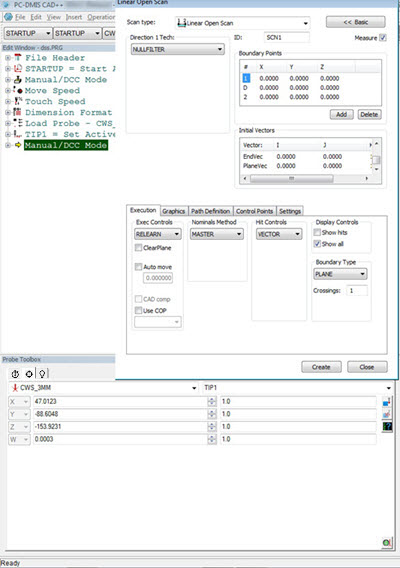

Después de posicionar el sensor con la configuración óptima, puede realizar selecciones en el CAD en la ventana gráfica o hacer clic en el icono Tomar un contacto del cuadro de diálogo Herramientas de sonda para seleccionar puntos y llenar los puntos 1, D y 2.
Una vez que se han actualizado las coordenadas, puede probar el elemento o crearlo.
Nota sobre los modos de ejecución:
Definido: La primera vez, la ejecución se comporta igual que Reaprender. En las ejecuciones subsiguientes se realizará un escaneado de ruta definida.
Reaprender: (FDC) La primera vez y en las ejecuciones subsiguientes se hace un seguimiento de la superficie dentro del rango del sensor.
Reaprender: (No FDC) La primera vez y en las ejecuciones subsiguientes se realiza un escaneado de línea recta derivado de los puntos inicial, de dirección y final. No se hace ningún seguimiento.
Mycrona: El seguimiento puede activarse/desactivarse en la aplicación Heartbeat aparte.
