Si CWS (sensor cromático de luz blanca) es la sonda activa en la rutina de medición, PC-DMIS Visión añade la ficha Láser con un trazado del espectro. Cuando el software no está ejecutando la rutina de medición, el trazado de espectro muestra la estructura ("ruido") de la señal CWS. Esto sirve de ayuda para seleccionar los valores óptimos de los parámetros, como la iluminación y la frecuencia.
Tenga en cuenta lo siguiente:
PC-DMIS no actualiza el trazado del espectro durante la ejecución de la rutina de medición.
Cuando se selecciona la ficha Láser y se actualiza, las lecturas de Intensidad y Distancia de CWS no aparecen en la ventana de coordenadas.
Estos son los requisitos mínimos para utilizar el trazado de espectro:
Un sensor cromático de luz blanca CHRocodile S, CHRocodile SE o CHRocodile 2SHS
Firmware CHRocodile de la versión 5.97 o posterior
Un sensor CHRocodile que esté conectado al equipo mediante un cable USB o Ethernet
Eje X: El eje X del diagrama espectral representa el rango total de la distancia calibrada del sensor. A medida que el eje Z se mueve hacia la posición positiva, el pico del trazado se desplaza de izquierda a derecha.
Eje Y: El eje Y del trazado del espectro muestra la potencia de la señal. Para obtener los mejores resultados en la medición de la distancia, debe haber un solo pico dominante destacado, parecido al que se muestra en este ejemplo:

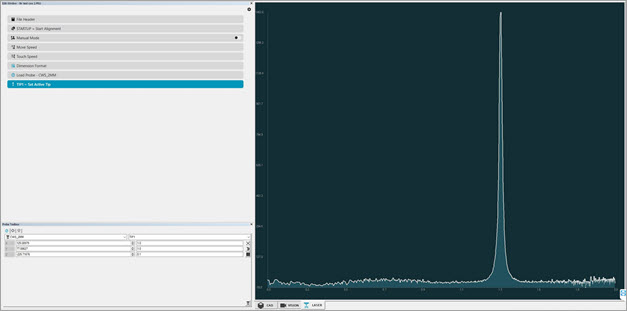

Ejemplo de trazado de espectro en la ficha Láser
