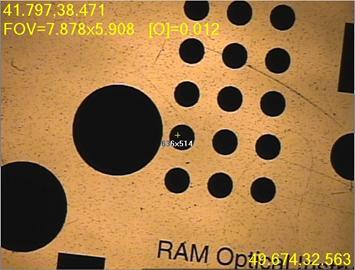

Ejemplo de la vista en directo de la ventana gráfica
Si el software está funcionando en el modo online, la ficha Visión muestra la vista en tiempo real desde la cámara de vídeo.
Si el software está funcionando en modo offline, la ficha Visión muestra una vista simulada de lo que vería la cámara de vídeo, según el dibujo de CAD importado. Simula la geometría y también la iluminación. Este proceso se denomina cámara CAD.
Vista en directo simulada (cámara CAD)
Puede hacer clic con el botón derecho en la imagen y arrastrar el puntero. Con ello básicamente arrastrará la imagen debajo de la cámara, lo que le permite colocar el campo de visión en la nueva ubicación en la pieza. Esta función sólo puede utilizarse en las máquinas DCC o en modo offline.
Mostrar elementos en la vista en directo
Puede mostrar los elementos de las rutinas de medición en la vista en directo.

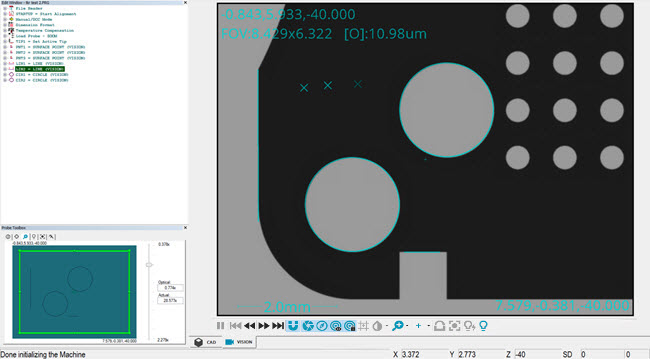

Ejemplo de elementos mostrados en la vista en directo
Todos los elementos deben tener aproximadamente el mismo vector y la misma posición Z que la imagen de la cámara.
Para mostrar los elementos en la vista en directo, seleccione la casilla de verificación Mostrar elementos en el cuadro de diálogo Configuración de vista en directo (Edición | Ventana gráfica | Configuración de vista en directo).
En determinadas condiciones, los elementos de la rutina de medición no se dibujan en la vista en directo. El motivo es evitar que se dibuje información fuera de contexto o que la vista en directo se llene con demasiada información.
Estas condiciones son las siguientes:
Durante la ejecución de la rutina de medición.
Cuando hay un calibre activo en la vista en directo. Podrá mover el calibre a un elemento y utilizarlo sin que moleste la capa superpuesta.
Durante el proceso de enfoque.
Cuando la capa superpuesta de iluminación está activa.
Cuando se muestren los puntos medidos o filtrados mientras se edita un elemento. Ello le permite ver el punto medido sin que moleste la capa superpuesta.
Durante el rastreo de un perfil bidimensional.
Más:
Elementos de la pantalla Vista en directo
Configuración de la vista en directo
Utilizar la capa superpuesta de iluminación de la vista en directo
