Nokta Bulutu Operatörü veya Ağ Operatörü iletişim kutusunun Eğri işleviyle eğri bir özellik boyunca bir kesit oluşturabilirsiniz. Kesit, CAD eğrisine dik oluşturulur.

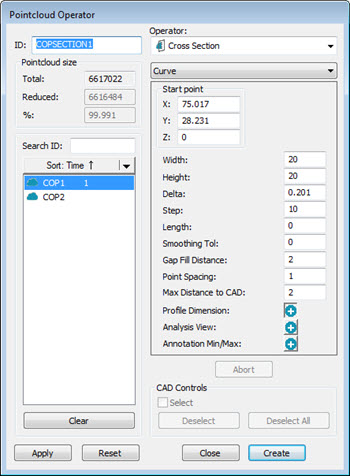

Nokta Bulutu Operatörü iletişim kutusu - CROSS SECTION Operatörü, Eğri işlevi seçili
Bir eğri boyunca bir kesit alan oluşturmak için:
Girdi olarak COP kullanılarak oluşturulan kesitler için, Nokta Bulutu Operatörü iletişim kutusunu görüntülemek için Ekle | Nokta Bulutu | İşleç öğesini tıklatın.
Girdi olarak Ağ kullanılarak oluşturulan kesitler için, Ağ Operatörü iletişim kutusunu görüntülemek için Ekle | Ağ | İşleç öğesini tıklatın.
Operatör listesinden Kesit Alan operatörünü ve sonra Operatör listesi altındaki listeden Eğri işlevini seçin.

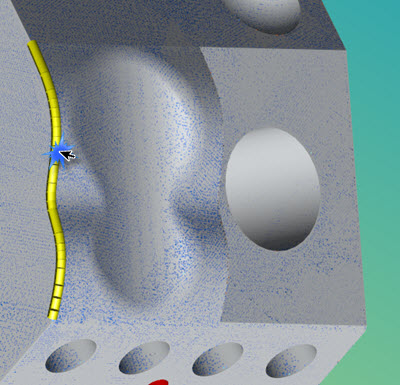

Grafik Görüntüleme penceresinde herhangi bir eğri özelliğin üzerine gelin. PC-DMIS otomatik olarak eğriyi algılar ve vurgular.
Üzerinde kesit alan oluşturmak istediğiniz vurgulanan kenarı tıklatın. PC-DMIS otomatik olarak kesit alanları oluşturur.

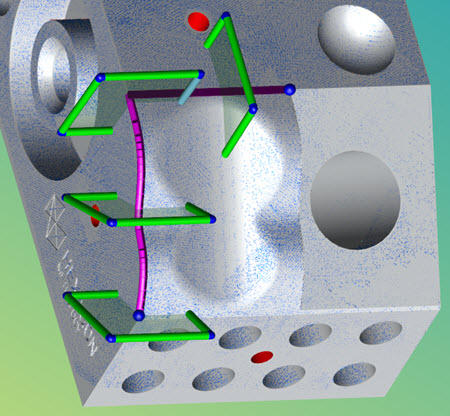

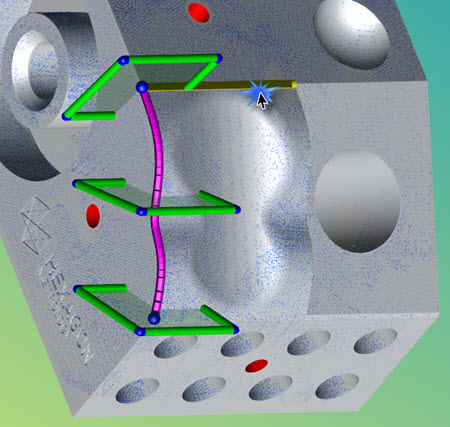

Birden fazla bitişik kenarı seçmek için sonraki kenarın üzerine giderken Ctrl tuşunu basılı tutun.
Seçmek için kenarı tıklatın.
Bu şekilde gerektiği kadar kenarı seçin.
Bir kenarın seçimini kaldırmak için, Ctrl tuşuna basın ve ilk veya son kenarın üzerine gelin (kırmızıya döner) ve sonra sol tıklatın.
Tüm kenarların seçimlerini kaldırmak için, Sıfırla düğmesini tıklatın.

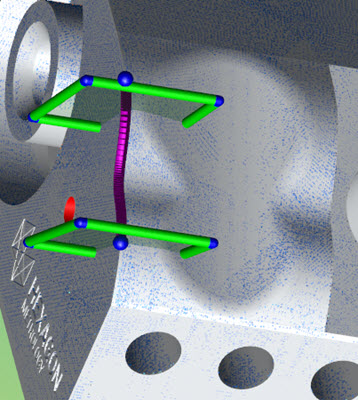

Eğrinin yalnızca bir bölümünü tanımlamak için eğri uzunluk çizgisinin (mor çizgi) Başlangıç veya Bitiş noktalarını (mavi top tutacaklar) sürükleyin. Güncellenen kısım çok kısaysa, iptal etmek için Sıfırla düğmesini tıklatın ve adım 3'ten itibaren tekrarlayın.
Tanımlanan kesit alanın Başlangıç veya Bitiş noktalarında değişiklikler yapıldığında iletişim kutusu değerleri otomatik güncellenir.

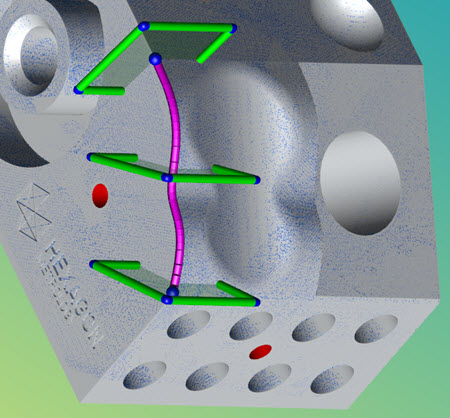

Bittiğinde, çoklu çizgiler oluşturmak için Uygula'yı tıklatın. Düzen penceresinde kesit alanlar oluşturmak için Oluştur'u tıklatın.

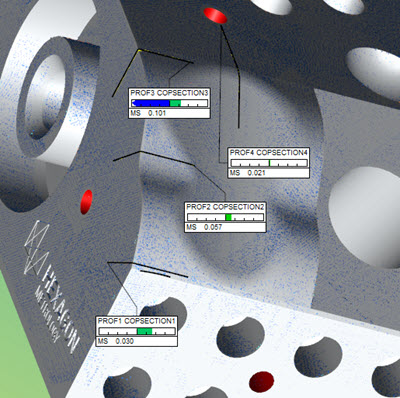

Siyah çoklu çizgiler nominal CAD'i temsil eder. Sarı çoklu çizgiler ölçülen çoklu çizgiyi temsil eder.
Eğri boyunca Çapraz Kesiti düzleştirme
Nokta Bulutu Operatörü veya Ağ Operatörü iletişim kutusunda Düzleştirme Tol seçeneğiyle bir eğri boyunca oluşturulan kesiti düzleştirebilirsiniz. Ayrıntılı bilgi için, "Kesit Alanı" konusunda "Düzleştirme Tol" açıklamasına bakın.
