Nokta Bulutu Operatörü veya Ağ Operatörü iletişim kutusunun 2 Nokta işleviyle iki nokta arasında bir kesit oluşturabilirsiniz.

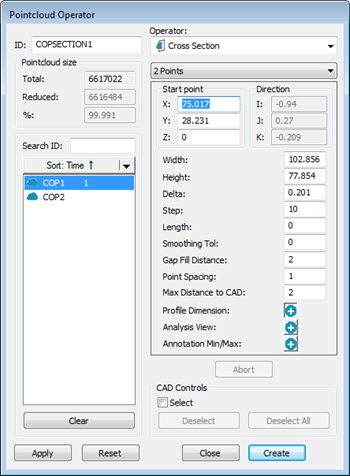

Nokta Bulutu Operatörü iletişim kutusu - CROSS SECTION Operatörü, 2 Nokta işlevi seçili

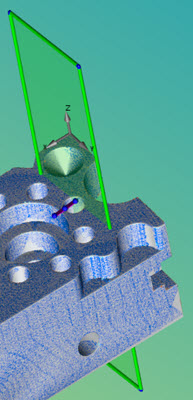

2 Nokta kesiti seçili iki nokta arasınsa oluşturulur ve yönü geçerli Grafik Görünümüne diktir. Kesitin mor Uzunluk çizgisi seçilen iki noktayla tanımlanan çizgiye diktir. Bu çizginin orta noktasında oluşturulur ve varsayılan olarak 0'dır (sıfır).
İki nokta arasında çapraz kesit oluşturmak için:
Girdi olarak COP kullanılarak oluşturulan kesitler için, Nokta Bulutu Operatörü iletişim kutusunu görüntülemek için Ekle | Nokta Bulutu | İşleç öğesini tıklatın.
Girdi olarak Ağ kullanılarak oluşturulan kesitler için, Ağ Operatörü iletişim kutusunu görüntülemek için Ekle | Ağ | İşleç öğesini tıklatın.
Operatör listesinden Kesit Alan operatörünü seçin ve sonra Operatör listesi altındaki listeden 2 Nokta işlevini seçin.
QuickMeasure veya Grafik Görüntüleme araç çubuğundan, çapraz kesit yönelimi için doğru Grafik Görünümü'nü seçin. QuickMeasure araç çubuğu hakkında ayrıntılar için, "PC-DMIS CMM" dokümantasyonundaki "QuickMeasure Araç Çubuğu" konusuna bakın. Grafik Görüntüleme araç çubuğu hakkında ayrıntılar için, PC-DMIS Çekirdek dokümantasyonun "Araç Çubuklarını Kullanma" bölümündeki "Grafik Görüntüleme Araç Çubuğu" konusunu seçin.
Grafik Görüntüleme penceresinden, çapraz kesitin ilk noktasını tanımlamak istediğiniz yeri tıklatın.

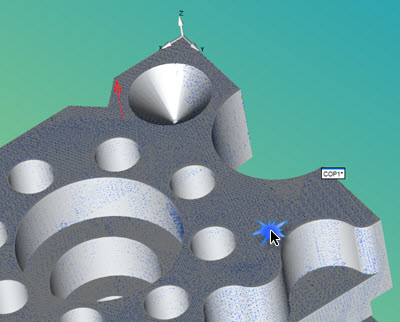

Noktanın vektörü seçili yüzeye dik, kırmızı bir ok olarak görünür.
Grafik Görüntüleme penceresinden, çapraz kesitin ikinci noktasını tanımlamak istediğiniz yeri tıklatın.
İkinci nokta tıklatıldığında, çapraz kesit görüntülenir.
Çapraz kesitin özelliklerini gerektiği gibi ayarlayın.
Daha fazla bilgi için:
Bir Eğri Boyunca Bir Kesit Alan Oluşturma
