Lazer Probu Ölçme iletişim kutusundaki seçenekler, lazer sensör kalibrasyonu için yazılımın kullandığı prosedürü tanımlar. Bu iletişim kutusuna erişmek için, Prob Yardımcı Programları iletişim kutusunu (Ekle | Donanım Tanımı | Prob) açın ve sonra Ölç'ü tıklatın.

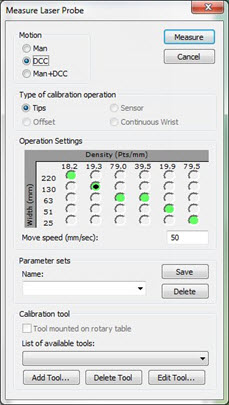

Lazer Probu Ölç iletişim kutusu
Aşağıdaki seçenekleri gerektiği gibi veya "Adım 4: Lazer Sensor Kalibre Et" bölümünde belirtildiği şekilde değiştirin.
Hareket
Man - Bu seçenek, kolu kalibrasyon aracını ikiye ayıran farklı konumlara manüel olarak yerleştirmeniz gerekir. Bu, sensör imalatçısına bağlı olarak değişir. Bu seçenek kol makineleri için kullanılabilen tek hareket seçeneğidir.
DCC - Lazer sensörü, sensör imalatçısı tarafından temin edilen doğru ofsetlere sahipse veya halihazırda kalibrasyon "ofset" yordamını çalıştırdıysanız, bu modu kullanın. Bu, sensör imalatçısı tarafından önerildiği gibi, makineyi bir dizi konumdan geçirir. Kalibre edilen her uç için sensörü manüel olarak konumlandırmanız gerekmez.
Man+DCC - Kalibre edilecek uçların her biri için kalibrasyon sekansı başlatmak üzere sensörü kürenin üzerine konumlandırmanızın gerekmesi hariç bu mod DCC moduna benzer. Yazılım, küreyi kalibrasyon sürecinin başlangıcına konumlandırmanızı ister.
Kalibrasyon İşlemi Türleri
Bu bölümdeki seçenekler lazer sensörüne göre kullanılabilir. Uçlar tüm problarla çalışır ve Ofset yalnızca Perceptron sensörleri içindir.
Uçlar - Bu seçeneği lazer sensörünüzün tüm işaretli uçları için standart bir kalibrasyon yapmak için kullanın.
Ofset - Bu seçeneği Perceptron lazer sensörü türleri için lazer sensörü ofsetini tahmin etmek için kullanın. Uçları kalibre etmek için makineyi düzgün bir şekilde konumlandırmak için yalnızca ofset kalibrasyonları gerekir. Bu adımı atlarsanız, prob uç kalibrasyonu sırasında küreyi kaçırılabilir.
Perceptron sensörlerini ilk kez kalibre ederken:
Ofset seçeneği ile tek bir ucu kalibre edin.
Uçlar seçeneği ile ilk uç açısını ve diğer uç açılarını kalibre edin.
İşlem Ayarları
Bu alanda görüntülenen öğeler, lazer sensörü türüne bağlı olarak değişiklik gösterir.
Sensör durumları - "Tarama Yakınlaştırma Durumları (CMS Sensörleri için)" konusunda anlatıldığı gibi, bu seçenekler yalnızca CMS sensörleri için görünür. Bu seçenekleri önceden tanımlanmış bir sensör durumu seçmek için kullanabilirsiniz. Her durumun belirli bir sensör frekansı, veri yoğunluğu ve Görüş Açısı (FOV) genişliği kombinasyonu vardır.
Hareket Hızı [%] - Kalibrasyon süreci sırasında yazılımın kullandığı maksimum makine hızının yüzdesini belirler.
Parametre setleri
Parametre setleri lazer sensörünüz için setler oluşturmanıza, kaydetmenize ve kaydedilen setleri kullanmanıza izin verir. Bu bilgiler prob dosyasıyla kaydedilir ve lazer sensörünüz için ayarları içerir.
Kendi adlandıracağınız parametre setini oluşturmak için:
Lazer Probu Ölç iletişim kutusundaki parametreleri değiştirin.
Parametre Ayarları alanından, Ad kutusunda, yeni parametre seti için bir ad yazın ve Kaydet'i tıklatın. Kayıtlı bir parametre setini silmek için seçin ve Sil'i tıklatın.
Kalibrasyon Aracı
İlgili Kalibrasyon aracını seçin. Bu ilk kalibrasyonunuzsa, önce kalibrasyon aracını tanımlamak için Araç Ekle'yi tıklatmanız gerekir. Bir nitelendirme aracı tanımlama ile ilgili belirli bilgi için, PC-DMIS Çekirdek dokümantasyonundaki "Donanım Tanımlama" bölümüne bakın.
Lazer sensörünüzle gelen küresel nitelendirme aracını kullandığınızdan emin olun. Bu aracın yüzey özellikleri, optimal tarama sonuçları için tasarlanmıştır. Başka bir üreticiden bir araç kullanıyorsanız, yanlış veriler üretebilir.
