Lazer Görünümü, sensörün ne "gördüğünü" görselleştirmenize yardımcı olan Grafik Görüntüleme penceresindeki bir görünümdür. Lazer sekmesini tıklattığınızda Lazer Görünümü'ne erişebilirsiniz.
Lazer prob kalibrasyonu, tarama ve Otomatik özellik ölçümü sırasında Lazer Görünümü'nü kullanabilirsiniz. Bu sekme PC-DMIS'in hangi bilgileri kullandığını gösterir. Tarama işlemi sırasında, PC-DMIS kırpma alanı dikdörtgeni dışındaki tüm verileri göz ardı eder. Daha fazla bilgi için "Lazer Probu Araç Kutusu: Lazer Kırpma Bölgesi Özellikleri sekmesi" içindeki ekran görüntüsüne bakın.

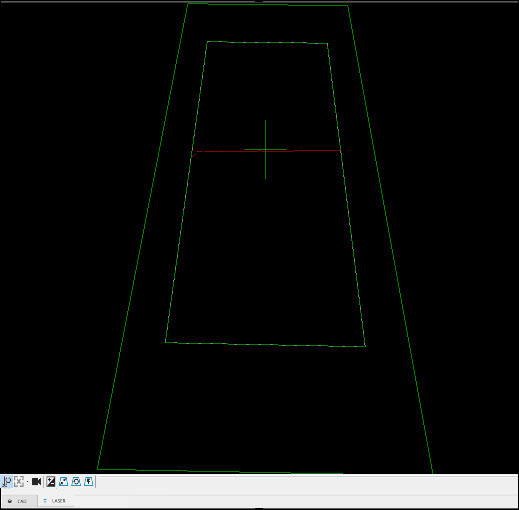

Grafik Görüntüleme penceresi - Lazer sekmesi
Lazer Başlat/Durdur - Bu düğme, Lazer sekmesinde lazer durumunu açar veya kapatır. Prob Araç Kutusu'nda değişiklik yaptığınızda, değişiklikleri Lazer sekmesine uygulamak için lazer durumunu kapalı ve sonra yeniden açık yapmanız gerekir.
Perceptron Sensör Eklemeleri
Otomatik Pozlama - Bu düğme ölçüm için kullanılacak en iyi pozlamayı otomatik olarak belirler. Bu düğmeyi tıklatmadan önce lazeri parçaya yöneltmeniz gerekir. Daha fazla bilgi için bkz. "Pozlama".
Perceptron ve CMS Sensörü Ekleme
CMS veya Perceptron sensörü kullanıyorsanız, PC-DMIS bu düğmeleri gösterir:
Otomatik Kazanç - HP-L-5.8 sensörü parçanın menzili içinde olduğunda, en iyi kazanç ayarını öğrenmek ve Prob Araç Kutusu'nu uygun şekilde güncellemek için bu düğmeyi seçin.
Parçayı Ortala - Bu düğme parçayı sensörün görüş alanında ortalar.
Otomatik Kırp - Bu düğme Lazer sekmesinde bulunan verilere göre kırpmayı otomatik olarak ayarlar.
Kırpmayı Sıfırla - Bu düğme mevcut kırpmayı siler ve seçili tarama yakınlaştırma modu için tüm sensör görünümünü sıfırlar. Daha fazla bilgi için, bkz. "Tarama Yakınlaştırma Durumları (CMS Sensörleri için)".
Ek olarak, Perceptron ve CMS sensörleri için, kırpma bölgesini fare ile sürükleyebilirsiniz. Bu, kırpma bölgesini ayarlamak için Prob Araç Kutusu'na değerleri girme alternatifi sağlar.
HP-L-10.10 sensör seçenekleriyle ilgili ayrıntılar için bu dokümantasyondaki "Canlı Görüntüyü HP-L-10.10 Sensörüyle Kullanma" konusuna bakın.
