Herramientas de sonda con las fichas relacionadas con los sensores láser
Las opciones disponibles en cada ficha de Herramientas de sonda dependen del sensor configurado para el sistema. Por ello, las imágenes de Herramientas de sonda y las descripciones relacionadas que figuran en esta sección de la documentación de PC-DMIS Láser podrían no coincidir con lo que puede verse en PC-DMIS.
Desde PC-DMIS 2019 R2, PC-DMIS no es compatible con el sensor láser Perceptron. Aunque sigue siendo posible instalar PC-DMIS 2019 R2 y versiones posteriores, PC-DMIS muestra un error si intenta ejecutar rutinas de medición que utilizan el escáner Perceptron. Para obtener más información, póngase en contacto con el departamento de soporte técnico.

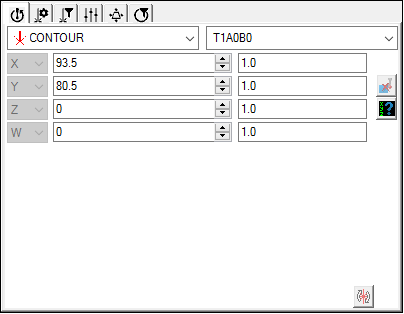

La opción de menú Ver | Otras ventanas | Herramientas de sonda muestra Herramientas de sonda. En Herramientas de sonda verá diversos parámetros de sensor láser que se utilizan para obtener los puntos de datos que las rutinas de medición necesitan.
La licencia LMS o la mochila deben contener la opción láser, y debe trabajar con un sensor láser compatible para poder acceder a las fichas relacionadas con el láser de Herramientas de sonda.
Herramientas de sonda contiene los parámetros láser en estas fichas:
Para configuraciones portátiles
Propiedades del escaneado del láser *^+!
Propiedades de filtrado del láser *+!
Propiedades del localizador de píxel del láser *
Para configuraciones CMM
Propiedades del escaneado del láser
Propiedades de filtrado del láser
Propiedades del localizador CG de píxel del láser
Filtro de ángulo de aceptación
Propiedades de la zona de recorte del láser
Creación de varios enfoques automáticos láser
La lista anterior contiene todas las fichas que pueden aparecer en Herramientas de sonda. Las fichas que aparecen dependen del sensor existente en el sistema. Si las funciones de una ficha no son aplicables al sensor del que dispone, esa ficha no está disponible.
* Para sondas Perceptron, estas fichas están visibles cuando cierra el cuadro de diálogo Elemento automático.
^ Para sondas Perceptron, estas fichas están visibles cuando abre el cuadro de diálogo Elemento automático.
+ Para sondas CMS, estas fichas están visibles cuando cierra el cuadro de diálogo Elemento automático.
! Para sondas CMS, estas fichas están visibles cuando abre el cuadro de diálogo Elemento automático.
