Para crear una línea de visión, siga estos pasos:
Para máquinas que admitan movimiento DCC, seleccione Modo DCC
si desea crear y medir líneas en modo DCC.
Seleccione Línea automática
en la barra de herramientas Elemento automático. También puede seleccionar la opción de menú Insertar | Elemento | Automático | Línea. Con ello se abre el cuadro de diálogo Elemento automático (línea).

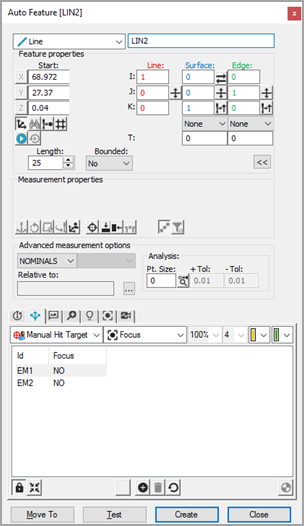

Cuadro de diálogo Elemento automático de línea de Vision
Con el cuadro de diálogo Elemento automático abierto, seleccione una línea de una de las dos maneras siguientes:
Método de selección CAD: En la ficha CAD, haga clic una vez en un extremo de la línea y otra en el otro extremo en la superficie CAD para establecer la ubicación de la línea.
Método de selección de objetivo: En la ficha Visión, haga clic para ubicar los puntos inicial y final de la línea o haga doble clic para añadir automáticamente dos puntos a lo largo del borde seleccionado. Con ello se establece la ubicación de la línea. Ajuste el aumento y la iluminación según convenga.
Haga clic tan cerca del elemento CAD como sea posible para asegurarse de que PC-DMIS no selecciona un elemento incorrecto.
PC-DMIS Visión coloca de forma automática los datos nominales de la línea en el cuadro de diálogo Elemento automático. Se muestran automáticamente los objetivos de contacto de la línea.
Ajuste la información nominal del cuadro de diálogo Elemento automático para que concuerde con los valores teóricos de la línea. Asimismo, ajuste los valores de las Herramientas de sonda según sea necesario.
Haga clic en Prueba para probar la medición de la línea.
Haga clic en Crear en el cuadro de diálogo Elemento automático para añadir la línea a la rutina de medición.
Guarde la rutina de medición para su posterior ejecución. Consulte "Nota sobre la ejecución de las rutinas de medición de Vision".
