円筒自動要素に対する円筒センタリングねじスキャン方策は、プローブをねじ内部の中央に保持することによってねじをスキャンします。この方法を実行する時は、プローブのシャンクを防ぐためにプローブルビーの直径がねじ間のスペースより大きくなければなりません。
この方策はB4およびB5 Leitzコントローラでのみサポートされています。
以下のプロパティが利用可能です。

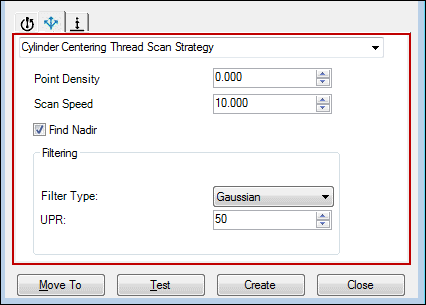

円筒センタリングネジ走査方策のプロパティ
ポイントの密度
走査中に測定単位当りに取る測定値をタイプするか、または選択します。
ｽｷｬﾝ速度
スキャン速度 (mm/秒) を入力または選択します。
天底を検索
このチェックボックスを選択して、スキャンを開始するのに最適な場所を決定するために、スレッド上でわずかに異なる点で2ヒットを取ります。ソフトウェアは、スレッドの最も深い点を使用します。
濾過するエリア
フィルタの種類 - フィルタの種類を選択します。
なし-このオプションは、スキャンデータセットにフィルター形式を適用しません。
ガウス – このオプションはガウス円筒状フィルターをスキャンデータに適用します。
UPR-このオプションは、回転ごとのうねりを定義します。デフォルトは50です。この値は、円柱と円にのみ適用されます。[フィルタータイプ]一覧で[なし]を選択すると、ソフトウェアはこのオプションを非表示にします。
