自動要素スキャン方式と従来のスキャンには、4軸スキャンと呼ばれる追加のチェックボックスがあります。

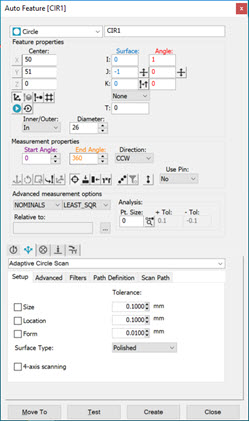

アダプティブ円スキャン用4軸スキャンオプションのある円要素の自動作成ダイアログボックス
4軸スキャンオプションのある線形オープンスキャンダイアログボックス
この機能はPC-DMISオフラインモードで使用できます。オンラインである場合、この機能を使うためには以下の条件を満たす必要があります。
アナログプローブまたはHP-Oレーザープローブを使用する必要があります。
Technology Server version 1.5に接続されたI++ クライアントマシンインターフェイスとLeitz B5コントローラを接続したCMMを使用する必要があります。
回転テーブルを有効にする必要があります。
この機能の主な目的は境界が明確なスキャンを実現することです。境界が明確でないモード (CIR) でのスキャン測定方式によって、自動要素円のための 4軸スキャンオプションを使用することができます。
このオプションを使用するには、通常のスキャンと同様に通常の方法でパートまたは要素をスキャンします。それが終わったら、4軸スキャンチェックボックスを選択します。PC-DMISは必要なすべての計算と移動を実行します。
コントローラがスキャン軌跡の曲率の変化に反応する時間を取れるように、密度点設定を高く設定する必要があることに注意してください。また、スキャン速度を落として、PC-DMISがスキャンプロセス全体を通してパートと接触した状態にすることができます。これは、粗い表面やスキャン軌跡の曲率が大きい曲がった表面に必要です。
4軸スキャン方式では、スキャン点ベクトルを使用して回転テーブルの回転を計算します。そのため、ソフトウェアがスキャン軌跡を生成した後、CADビューでベクトルを目視確認する必要があります。スキャンベクトルの方向が正しいこと、および方向の変化が滑らかであることを確認します。急に変化すると、コントローラが不安定になりなることがあります。
すべての要素ベクトルがほぼ垂直である場合 (ベクトルは回転テーブルの平面で計算されます)、ソフトウェアはスキャン軌道をこの平面に投影します。ソフトウェアはスキャン中の回転テーブル角度にこれらの新しいベクトルを使用します。
例えば、この特別なケースの目的は、垂直方向の円筒パートの上部にある円をスキャンするときにあります。このケースでは、パートは回転テーブル上で回転し、プローブはスキャン実行中、1つの位置に留まります。
