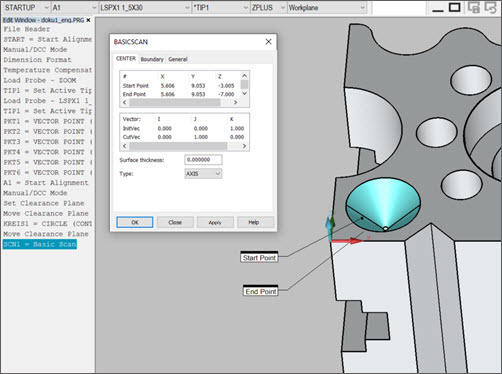

エリアの低/高の点を検索するには、「挿入 |スキャン|中心」を選択します。BASICSCANダイアログボックスのCENTERタブが表示されます:
[基本スキャン]ダイアログ ボックスー[CENTER]タブ
スキャンの始点および終点が取られ、コントローラーによりスキャンが実行されます。このスキャンでは、1点のみ出力されます。
この中心法は境界タブで境界条件を設定する必要としません。
これらのパラメータは、スキャンの実行を制御します:
始点: この点は、実行が開始される始点です。
終点: この点は、実行が終了されるところの終点です。
ユーザがその点を直接的に入力するか、または、彼らは測定機またはCADから得られることができます。
中心の基本スキャンの定義
次の方法より、中心の基本スキャンを定義できます:
値を直接入力します。「センターの基本スキャン - 値入力の方法」を参照してください。
パーツ上の点を身体的に測定します。中心の基本スキャン - 測定点法を参照してください。
グラフィック表示ウィンドウでCADモデルの軸を定義する点をクリックします。「中心の基本スキャン ー 面データ法」または「中心の基本スキャン ー ワイヤーフレームデータ法」を参照してください。
スキャンが生成されると、それが編集ウィンドウに挿入されます。下記は編集ウィンドウで中心の基本スキャンのコマンドラインの例です:
SCN4 =BASICSCAN/CENTER,NUMBER OF HITS=1,SHOW HITS=NO,SHOWALLPARAMS=YES
<5.606,9.053,-3.005>,<5.606,9.053,-7.000>,CutVec=0,0,1,AXIS
InitVec=0,1,0,IN,THICKNESS=0,AVOIDANCE MOVE=NO,DISTANCE=0
FILTER/DISTANCE,2.54
EXEC MODE=RELEARN
BOUNDARY/
HITTYPE/VECTOR
NOMS MODE=MASTER
ENDSCAN
