ステップ 15: 異なるクリアランス平面を追加する

このステップでは、正面にCYL3要素を備えたプローブ移動の第2クリアランス平面が追加されます。

1. 編集ウィンドウで、カーソルがTIP/T1A90B-180コマンドの最後にあることを確認します。

2. パラメータの設定ダイアログボックスを開くには、パラメータ|環境設定|編集を選択します。

3. クリアランス平面タブをクリックします。

4. アクティブ平面エリアでは、次の項目を設定します。

• 軸をYMINUSにする

• 値を-40にする

5. 貫通平面では、次のアイテムを設定する：

• 軸をXPLUSにする

• 値を100にする

6. クリアランス平面をアクティブ(ON)チェックボックスをオンにします。

7. 適用とOKをクリックしてダイアログボックスを閉じます。

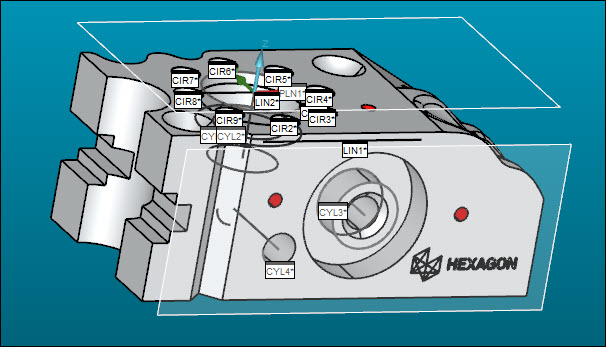

8. クリアランス平面を表示するには、クリアランス平面の表示アイコン（）を再度クリックします。これらは次のように見えるはずです：

9. クリアランス平面を非表示するには、クリアランス平面を表示アイコン（）を再度クリックします。

次のステップに進む: 「移動点コマンドの追加」
