ハードウェアをCMMに接続すること

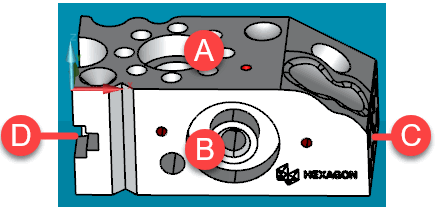

このチュートリアルでは、このHexagonテストブロック及びCADモデルを使用します。

このドキュメントでは、上記のラベル付きの面を次のように参照します：

この計測品をCMMに接続します。プローブ本体がCMMテーブルに当たることなく側面の要素を測定できるように、テーブルの上方に持ち上げる必要があります。また、必ず手首の付いたプローブをCMMに接続してください。

CADモデルは、このバージョンのPC-DMISに付属しています。また、チュートリアルでは次のことを前提とします：

パーツをテーブルに直接に置き、必要に応じて治具を無視することもできます。ただし、側面の要素を測定するのに十分なクリアランスがプローブにない場合があります。

計測品を治具に取付けること

この実際の測定品がない場合は、いくつかの円と測定可能な円錐を持つ類似のパーツを使用できます。

プローブの接続

いずれかの延長バーでプローブ本体を取り付けて、CMMの垂直ラムに接触プローブ用のルビーチップを取り付けます。後でPC-DMISでプローブを定義できるように使用されたハードウェア部品を書き留める必要があります。
