レーザー自動円の小部分を測定することができます。以下のケースで円の小部分を測定しなければならないことがあります。
開始および終了角度がCADモデルで定義済みである。
完全な円がCADモデルで定義されているが、実際のポイントクラウドデータに一貫性がない。
開始および終了角度がCADモデルで間違った方法で定義されている場合があります。
以下は小部分を測定するのに使用できる要素とパラメータです
CADモデルを1回だけクリックして、PC-DMISが開始および終了角度を学習できるようにします。
開始および終了角度を定義します。自動要素ダイアログボックスの測定プロパティエリアにある開始角度および終了角度ボックスに角度を入力できます。これらのボックスについて詳しくは、円固有のパラメータ」を参照してください。
方向 (時計回りまたは反時計回り) など、レーザー自動円のすべての要素を編集します。詳しくは、円固有のパラメータ」を参照してください。
パート全体を表すポイントクラウドは数百万の点から成る場合があります。PC-DMISはすべてのパラメータを分離ルーチンに渡します。分離ルーチンは所与のポイントクラウドのサブセットを作成するコードです。水平および垂直クリッピングパラメーターはサブセットを制限します。次に、PC-DMISはこのサブセットから幾何学要素を抽出します。これはポイントクラウド全体からの抽出よりも簡単で高速です。
コマンドモードの例
コマンドモードでの編集ウィンドウの例を以下に示します。
CIR_PARA_1 =FEAT/LASER/CIRCLE/DEFAULT,CARTESIAN,IN,LEAST_SQR
THEO/<-26,51.094,-11.344>,<-1,0,0>,4
ACTL/<-26.013,50.113,-11.55>,<-0.9578033,0.0757769,-0.2772556>,2.177
TARG/<-26,51.094,-11.344>,<-1,0,0>
DEPTH=0,START ANG=200,END ANG=340
ANGLE VEC=<0,0,1>
DIRECTION=CCW
SHOW FEATURE PARAMETERS=YES
SURFACE=THICKNESS_NONE,0
RMEAS=NONE,NONE,NONE
GRAPHICAL ANALYSIS=YES,0.5,0.01,0.01
SHOW_LASER_PARAMETERS=YES
REFERENCE ID=COP1
HORIZONTAL CLIPPING=2,VERTICAL CLIPPING=1
RINGBAND=ON,INNER OFFSET=0.5,OUTER OFFSET=1.5
OUTLIER REMOVAL=OFF
REMOVE POINTS WITH NORMALS OUTSIDE=OFF
要約モードの例
要約モードでの編集ウィンドウの例を以下に示します。
FEAT/LASER/CIRCLE/DEFAULT,CARTESIAN,IN,LEAST_SQR
THEO/<-26,51.094,-11.344>,<-1,0,0>,4
ACTL/<-26.013,50.113,-11.55>,<-0.9578033,0.0757769,-0.2772556>,2.177
TARG/<-26,51.094,-11.344>,<-1,0,0>
DEPTH=0,START ANG=200,END ANG=340
ANGLE VEC=<0,0,1>
DIRECTION=CCW
CAD 選択の例
自動要素ダイアログボックス、CADモデルおよび編集ウィンドウの例を以下に示します。

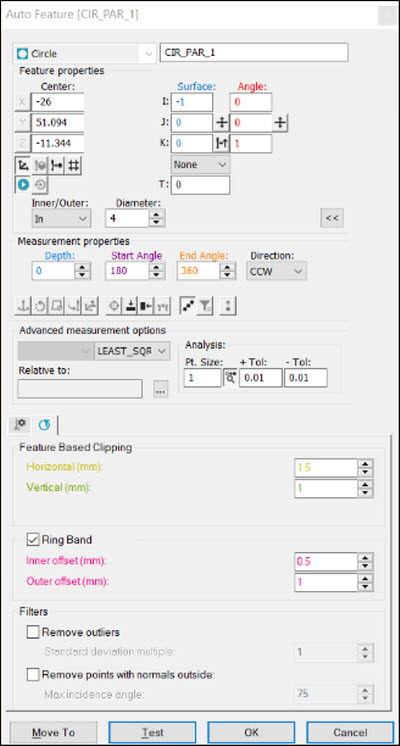

[要素の自動作成] ダイアログ ボックス

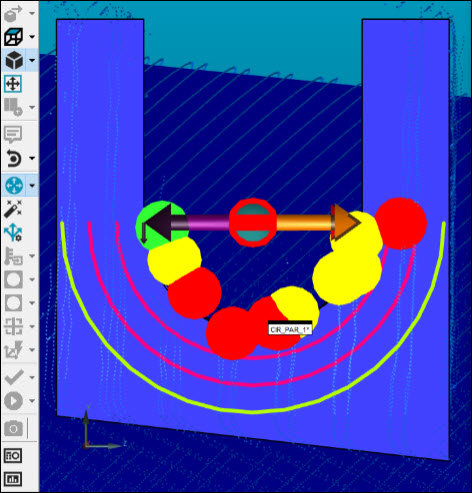

CADモデル

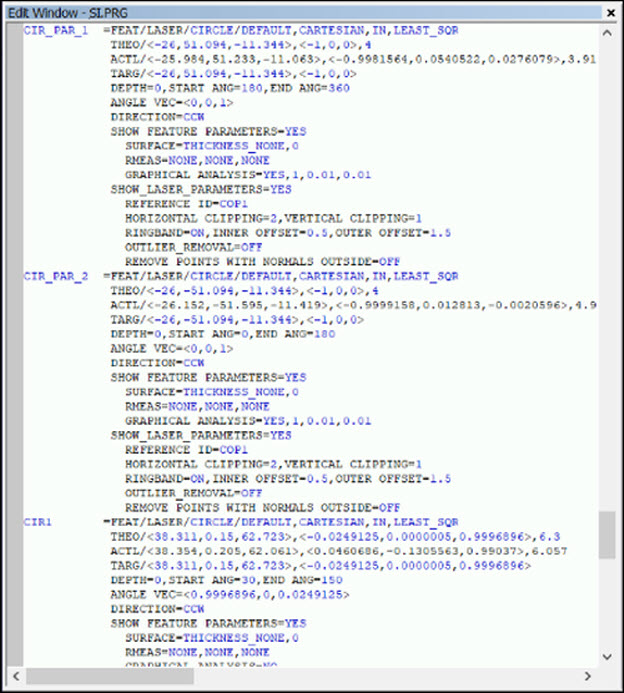

編集ウィンドウ
パートのバリエーションの例
パートのバリエーション削除のための自動要素ダイアログボックス、CADモデルおよび編集ウィンドウの例を以下に示します。

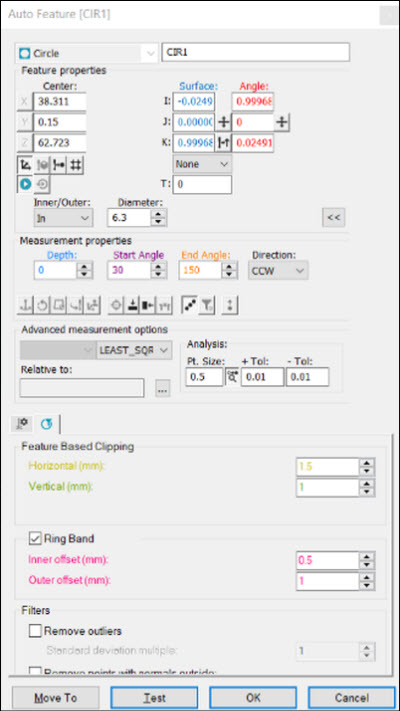

[要素の自動作成] ダイアログ ボックス

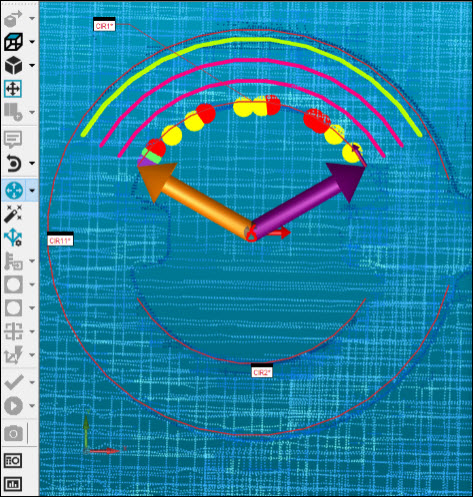

CADモデル

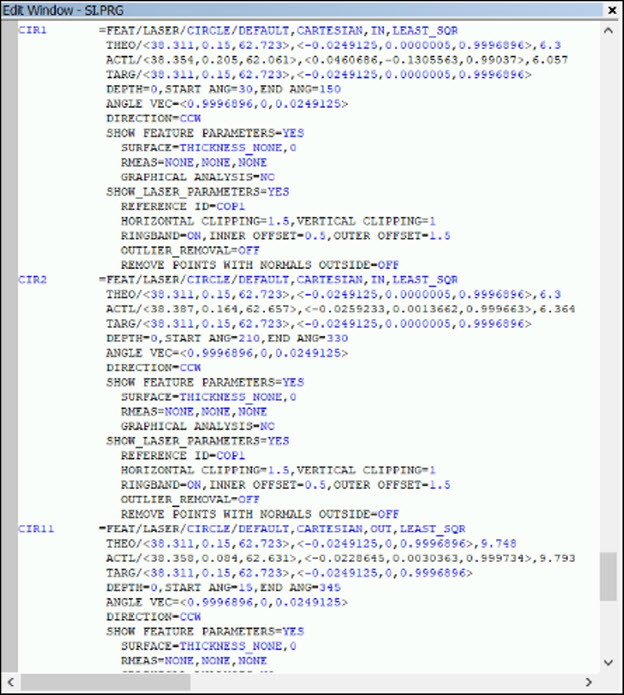

編集ウィンドウ
